磁力快速換模系統

磁力快速換模系統FQA
現在這個人力吃緊的時候，正是引進磁力快速換模的好時機，僅需一位操作人員，不需任何工作，大大降低了人工成本及勞力消耗，且換模速度比油壓夾具快速，產品亦比傳統磁力模板吸力大20%，具有八大安全功能防護。

1. 山田順的磁盤面怕水怕油嗎？
我司之磁盤為全鋼面、防油防水高強度磁盤結構設計，防水等級為IP67。

2. 山田順的磁盤如遇跳電會不會造成模具滑落？
不會的。我司產品之安全性 : 具斷電不失磁力的保證，磁力轉換為通電後才會轉換磁極，斷電是不會造成我司產品失去磁力的。

3. 山田順的磁盤換模效益如何? 如何比較呢 ?
用600T機台換模效率簡易對比，油壓夾具夾模約在60~80秒(視模具背板厚度、油管長度不同有所增減)、磁力換模換模約5秒 (機台換模條件達成後)。

4. 磁力換模與油壓夾具差異在什麼地方?
磁力換模與油壓夾具各有特點，磁力換模最大的差異當然在於換模的時間大幅的減少，當然~相對的對模板及機台的細部要求也較高。

5. 使用油壓夾具或磁力換模需注意什麼?
油壓夾具 :
模板厚度需統一，標準版夾具之模板厚度允許公差為±2㎜，且與模具之相關水路皆需特別注意是否干涉，也需特別注意凹入式模具尺寸、T型槽深度是否足夠，夾具的夾持及加壓需要一定的時間讓泵浦作動。

磁力換模 :

有最小模具範圍、背板空孔數量不可多餘20%的限制，因磁力是視模板與磁盤之接觸面成正比的增加，所以會有一定的模板寬、高尺寸的限制，│來確保磁盤的充磁力是足夠的，但相對的充、退磁的時間只需短短3~6秒，即可完成充磁讓機台開始生產，當然～最小模具的範圍也跟機台生產的產品息息相關，模具相關種種的資料皆會影響到最小模具的範圍規範。

安裝完成照

實際上模照

油壓夾具快速換模 VS 磁力快速換模

磁力快速換模系統近幾年越來越多人在討論，認為磁力快速換模最終將取代油壓夾具快速換模，山田順此兩項產品皆有販售，在此我們將針對以下幾個方面來進行比較，並提出客觀的觀點，讓大家更了解快速換模系統：

1. 價格：
以價格來說，油壓系統是有較大的優勢。尤其是在大型機台，磁力系統所需的磁力較大，相對的磁極也較多，故價格上是比油壓系統多出許多，但是如果機台較小(如100T以下的射出機)，油壓系統跟磁力系統的價差就沒有太多。

2. 工作溫度：
油壓系統正常的耐溫為攝氏80度，亦可選配耐高溫型夾具，可以耐溫到攝氏160度。磁力快速換模有三種耐溫度可選擇，攝氏120度、150度、180度。工作溫度不管油壓系統還是磁力系統都可以有耐高溫的選擇，但超過攝氏180度的工作溫度就不適合使用快速換模系統。

3. 模具使用規範：
使用油壓系統模具的底板後度需要統一，如果有凹入式的模具也會有些限制。磁力系統雖然不用統一模板厚度，但是規畫時需要把此機台要使用的最大及最小模具尺寸規範出來，以及模具底板的平整度也需要注意。

4. 適用機台種類：
油壓系統可以適用射出機、沖床/油壓機、壓鑄機。磁力系統可以適用射出機、沖床/油壓機，壓鑄機因為生產環境以及模具因素較不適合使用。

5. 機台使用規範：
使用油壓系統建議機台台盤上需有T型槽，使用上較方便也較無限制；且無須修改機台原有的規格就可以使用油壓系統。磁力系統即使機台台盤沒有T型槽，只要有螺絲孔就可以使用；但是若使用磁力系統，原本機台的規格：像是射嘴及頂料桿都須加長、開模行程會減少70-92mm，都是使用磁力的限制。

6. 維修便利性：
油壓系統在維修上較方便，且可用備品替換，較不影響機台生產時間。磁力系統若需維修，需要我們服務人員現場維修較不便利。但是磁力系統故障的機率比油壓系統較低。

7. 故障排除難易度：
油壓系統故障排除較簡易，客戶可以改回原本的螺絲進行鎖模，不會影響生產。反之，磁力系統如果是磁盤損壞或故障，就必須整片磁盤拆下才可使用原本的螺絲鎖模。

8. 夾模時間：
油壓系統的夾模時間約60秒。磁力系統只需要0.5-3秒即可將模具吸附。

9. 無塵室應用：
油壓系統因為會產生油氣，故不適合用在無塵室。磁力系統不會有油氣及粉塵，可以符合無塵室的需求。

10. 操作方便性：
油壓系統如果是使用手推夾具，使用上較不方便，因為要跑到機台後方推入夾具後，才可以進行夾模。磁力系統只要站在機台前方一個按鍵的操作，就可以把模具吸附完成。

11. 安裝工時：
油壓系統由於需要配置鋼管及拉電器線路，故安裝工時較長。磁力系統僅需配置電器線路故安裝時間較短。

比較項目	油壓快速換模	磁力快速換模
價格	低	高
工作溫度	標準:80度C 耐高溫:160度C	120/150/180度C 三種選擇
模具規範	模具背板厚度需統一	無須統一背板厚度
	凹入式模具有限制	凹入式模具無限制
	只要模具有蓋過台盤上T型槽皆可使用	模具大小需事先規範，於範圍內的模具都可使用
	模具底板平整度較無限制	模具底板平整度需規範
適用機台種類	射出機: 可 沖床/油壓機: 可 壓鑄機: 可	射出機: 可 沖床/油壓機: 可 壓鑄機: 不可
機台規範	機台台盤要加工T型槽放置油壓夾具	可使用在無T型槽的台盤上
	維持原有機台開模行程	200T以下: 行程減少70mm 250T以上: 行程減少92mm
	維持原有機台射嘴規格	射嘴需加長
	維持原有機台頂料桿規格	射出機頂料桿需加長
維修便利性	易: 可用備品替換，維修品再寄回山田順維修	難: 山田順須派員至現場維修
產品故障排除難易	易: 可直接改用傳統螺絲壓板夾持	難: 須把整塊磁盤拆下才可使用傳統螺絲壓板
模具夾持時間	長: 30-60秒	短: 0.5-3秒
無塵室應用	不可: 油壓系統會有油氣	可: 不會產生粉塵
操作方便性	尚可: 鬆夾模時，需要繞到機台後方推入/拉出夾具	易: 於機台前側即可操作鬆夾模
安裝工時	長: 需要配鋼管及拉電源訊號線路，安裝工時較長	短: 只需拉電源及訊號線路，安裝工時較短

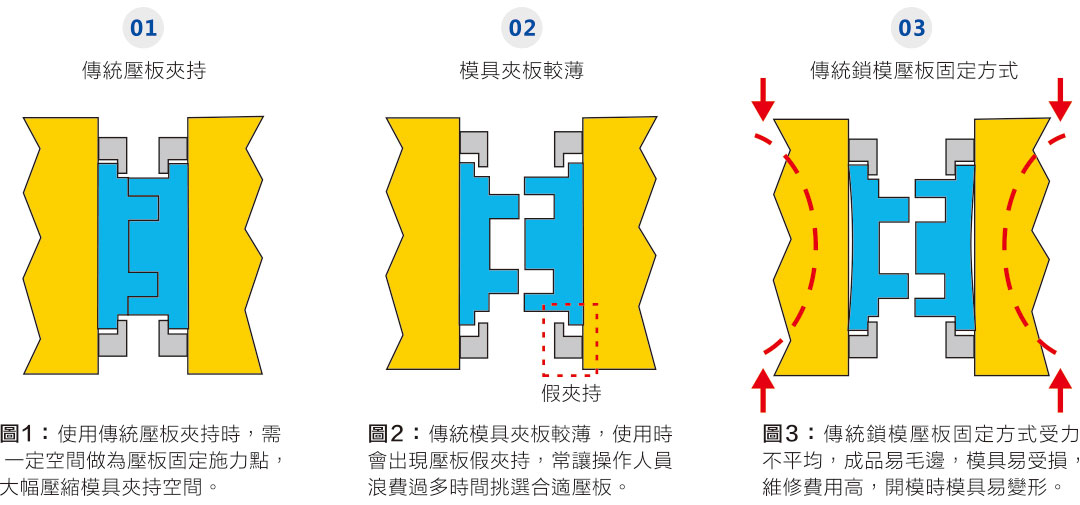

不用鎖壓板螺絲，快速且輕鬆的更換模具

原來不用鎖壓板螺絲，也可以快速且輕鬆的換模具

在2019.09月台灣衛星電視/有線電視共同收視系統組件本體大廠(全X電子)向山田順購買了磁力快速換模系統來改善換模換線時間問題。更因為導入此系統而提高了人員換模的安全性，在換模時也比傳統方式節省了更多時間、提高生產效率。

全X電子，購買射出機時因想改善換模、換線時間問題，詢問了TOYO射出機業務是否有這種產品。幸好在透過TOYO射出機業務介紹下找到了山田順，也因為山田順提供了不用鎖壓板螺絲，也可快速且輕鬆的更換模具的產品：磁力快速換模系統，讓換模換線是輕鬆又快樂的一件事。

 一般射出廠給人感覺就是燈光暗暗的，地面髒髒的，但電子廠需要乾淨的環境，才不會污染產品，且換模作業，需要耗費很多時間；油壓式的快速換模，客戶又怕會有漏油的疑慮，山田順磁力快速換模系統，除了換模時間快速僅需要一分鐘即可換模完成﹙充磁及退磁時間約0.5~3秒﹚，另外還有八大安全保護設計、防水防塵IP67的等級及產物保險。

磁力快速換模系統讓換模效率提升至少50%，連不是專業換模師傅也可以輕鬆完成換模的工作；除了改善我們的換模換線時間外，也讓我們更簡單、更快速的來更換模具，讓工作上變得更輕鬆、更安全，也可保持現場環境，未來不必再擔心換模或試模問題。

此次案例成功幫客戶改善換模問題，也感謝客戶肯定山田順的專業。


實績案例照片 :
