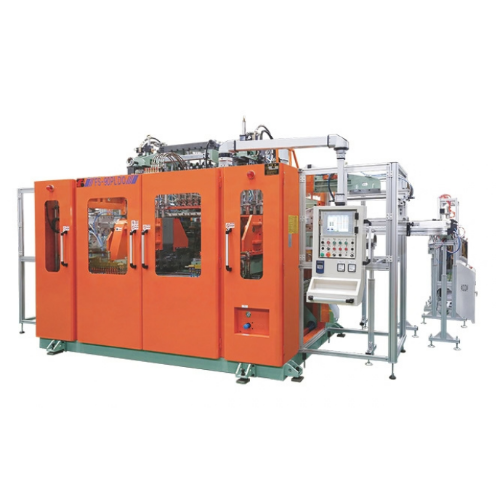

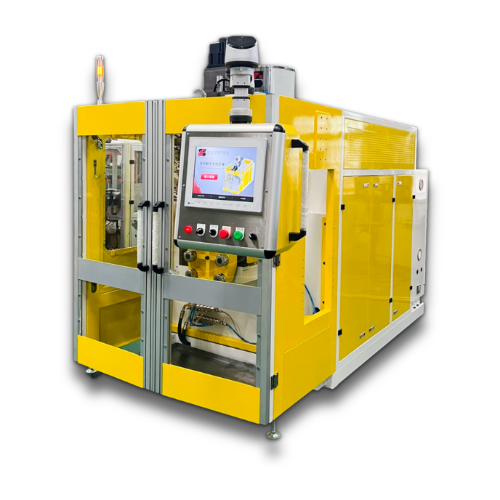

全自動押出中空吹氣成型機-H系列(平移式模架、開關模採導桿控制)
單模架及雙模架機型,可以搭配單模頭至多模頭生產,適合吹塑各種塑料之塑膠容器,如PP、PE、PVC等。
• HMI觸控式電腦螢幕(選配),搭配PLC電控系統,修改容易,方便於當地維護。
• 開閉模採用圓型鋼柱導桿形式,平移式移模以德製線型滑軌為基礎滑動運作方式。
• 螺桿傳動方式採直結式德製齒輪箱搭配變頻馬達驅動。
• 仰頭式模頭作動方式,使下料迅速,避免沾黏模具。
• 吹氣座配置快速移動變換位置功能,以油壓馬達驅動,以利模具更換、節省時間,此功能屬創新便捷設計。
|
螺桿直徑(M/M) |
機械類別 |
模頭 |
模架 |
產品型式 |
FS- |
40 |
(H) 平移式開關模採用線性滑桿 |
(S) 單模頭 |
(S) 單模架 |
(O) 一般 |
45 |
(P) 平行式移模 |
(D) 雙模頭 |
(D) 雙模架 |
(C) 雙色 |
55 |
(O) 標準型 / 斜移式 |
(T) 三模頭 |
|
(D) 雙層 |
65 |
(A) 空壓式 |
(F) 四模頭 |
|
(T) 三層 |
75 |
(L) 前向取出機型 |
(E) 八模頭 |
|
(F) 四層 |
80 |
(I) 側向取出機型 |
|
|
(L) 六層 |
90 |
|
|
|
(V) 視窗 |
100 |
|
|
|
(P) PC奶瓶 |
範例 |
FS- |
65 |
P |
D |
S |
D |
型號 |
FS-40 HSSO |
FS-45 HSSO |
FS-55 HSSO |
FS-65 HSSO |
FS-75 HSSO |
使用塑料 |
PE/PP |
PE/PP |
PE/PP |
PE/PP |
PE/PP |
螺桿直徑(m/m) |
40 |
45 |
55 |
65 |
75 |
螺桿比例(L/D) |
24/1 |
24/1 |
24/1 |
24/1 |
24/1 |
螺桿轉速(r.p.m.) |
20-66 |
15-61 |
15-60 |
15-60 |
15-58 |
變頻馬達(HP) |
7.5 |
7.5 |
10 |
15 |
25 |
幫浦驅動馬力(HP) |
5 |
7.5 |
10 |
10 |
15 |
選配空壓機搭配馬力(HP) |
5 |
5 |
7.5 |
7.5 |
10 |
空氣壓力(kg/cm2) |
4-6 |
4-6 |
4-6 |
5-7 |
5-7 |
鎖模壓力(Ton) |
1.5 |
3.9 |
4.4 |
5.6 |
10 |
油箱容量(Gallon) |
38 |
55 |
60 |
80 |
120 |
加熱點數(ZONE) |
5 |
4 |
4 |
6 |
5 |
加熱容量(KW) |
8 |
9.5 |
12.5 |
16.8 |
18 |
總電力(KW) |
18 |
21 |
30 |
35 |
48 |
押出量(kg/hr) |
15 |
24 |
36 |
55 |
75 |
每小時空循環(time/hr) |
1285 |
1030 |
880 |
720 |
650 |
產品容量(c.c./L) |
15-500 |
60-1000 |
150-2500 |
500-5000 |
1L-10L |
產品重量(g.) |
5-40 |
10-100 |
20-170 |
40-280 |
80-500 |
產品最大最小直徑(m/m) |
10-75 |
20-100 |
30-140 |
50-200 |
80-260 |
模嘴外徑(m/m) |
50 |
56 |
80 |
150 |
200 |
模中心距離(m/m) |
* |
* |
* |
* |
* |
開閉模極限(m/m) |
120-230 |
130-320 |
140-410 |
150-540 |
160-670 |
容模長度(m/m) |
100-300 |
126-232 |
156-292 |
200-400 |
236-452 |
容模寬度(m/m) |
300 |
300 |
350 |
420 |
480 |
機器淨重(kg) |
2300 |
2800 |
3300 |
4200 |
7100 |
機器尺寸(m) |
2.9*1.37*2.3 |
3*1.4*2.3 |
3*1.5*2.3 |
3.6*1.6*2.6 |
4.2*1.7*2.7 |
型號 |
FS-40 HDSO |
FS-45 HDSO |
FS-55 HDSO |
FS-65 HDSO |
FS-75 HDSO |
使用塑料 |
PE/PP |
PE/PP |
PE/PP |
PE/PP |
PE/PP |
螺桿直徑(m/m) |
40 |
45 |
55 |
65 |
75 |
螺桿比例(L/D) |
24/1 |
24/1 |
24/1 |
24/1 |
24/1 |
螺桿轉速(r.p.m.) |
20-66 |
15-61 |
15-60 |
15-60 |
15-58 |
變頻馬達(HP) |
5 |
7.5 |
10 |
15 |
40 |
幫浦驅動馬力(HP) |
5 |
7.5 |
10 |
10 |
20 |
選配空壓機搭配馬力(HP) |
5 |
5 |
7.5 |
7.5 |
10 |
空氣壓力(kg/cm2) |
4-6 |
4-6 |
4-6 |
5-7 |
5-7 |
鎖模壓力(Ton) |
2.8 |
3.9 |
4.4 |
5.6 |
10 |
油箱容量(Gallon) |
38 |
55 |
60 |
80 |
120 |
加熱點數(ZONE) |
6 |
6 |
7 |
9 |
9 |
加熱容量(KW) |
7.5 |
10.25 |
13.6 |
17.5 |
25 |
總電力(KW) |
15.5 |
22 |
33 |
45 |
56 |
押出量(kg/hr) |
15 |
24 |
36 |
55 |
85 |
每小時空循環(time/hr) |
1285 |
1030 |
880 |
720 |
650 |
產品容量(c.c./L) |
15-200 |
40-500 |
100-1250 |
280-1800 |
0.5L-2.5L |
產品重量(g.) |
4-25 |
5-40 |
10-100 |
20-170 |
40-170 |
產品最大最小直徑(m/m) |
10-65 |
20-70 |
30-85 |
40-100 |
40-130 |
模嘴外徑(m/m) |
38 |
42 |
50 |
65 |
80 |
模中心距離(m/m) |
85 |
100 |
120 |
160 |
250 |
開閉模極限(m/m) |
120-230 |
130-320 |
140-410 |
150-540 |
160-670 |
容模長度(m/m) |
100-210 |
126-232 |
156-292 |
200-400 |
236-452 |
容模寬度(m/m) |
230 |
300 |
350 |
420 |
480 |
機器淨重(kg) |
2400 |
3000 |
3400 |
4400 |
7300 |
機器尺寸(m) |
2.3*1.4*2.2 |
3*1.4*2.3 |
3*1.5*2.3 |
3.8*2.1*2.6 |
4.3*3*2.9 |
|
型號 |
FS-40 HTSO |
FS-45 HTSO |
FS-55 HTSO |
FS-65 HTSO |
FS-75 HTSO |
使用塑料 |
PE/PP |
PE/PP |
PE/PP |
PE/PP |
PE/PP |
螺桿直徑(m/m) |
40 |
45 |
55 |
65 |
75 |
螺桿比例(L/D) |
24/1 |
24/1 |
24/1 |
24/1 |
24/1 |
螺桿轉速(r.p.m.) |
20-66 |
15-61 |
15-60 |
15-60 |
15-58 |
變頻馬達(HP) |
5 |
7.5 |
10 |
15 |
25 |
幫浦驅動馬力(HP) |
5 |
7.5 |
10 |
10 |
15 |
選配空壓機搭配馬力(HP) |
7.5 |
7.5 |
10 |
10 |
15 |
空氣壓力(kg/cm2) |
4-6 |
4-6 |
5-7 |
5-7 |
5-7 |
鎖模壓力(Ton) |
2.8 |
3.9 |
4.4 |
6.9 |
10 |
油箱容量(Gallon) |
38 |
55 |
60 |
80 |
120 |
加熱點數(ZONE) |
8 |
8 |
9 |
10 |
10 |
加熱容量(KW) |
8.5 |
12 |
15 |
19.3 |
21.5 |
總電力(KW) |
16.5 |
23.5 |
32 |
47 |
52.5 |
押出量(kg/hr) |
15 |
24 |
36 |
55 |
75 |
每小時空循環(time/hr) |
1250 |
1000 |
850 |
720 |
650 |
產品容量(c.c./L) |
10-125 |
20-325 |
40-825 |
100-1000 |
180-1500 |
產品重量(g.) |
3-10 |
5-25 |
10-50 |
10-90 |
15-145 |
產品最大最小直徑(m/m) |
10-45 |
20-55 |
30-55 |
30-80 |
30-95 |
模嘴外徑(m/m) |
30 |
37 |
40 |
55 |
80 |
模中心距離(m/m) |
75+75 |
85+85 |
100+100 |
120+120 |
120+120 |
開閉模極限(m/m) |
120-230 |
130-320 |
140-410 |
150-540 |
160-670 |
容模長度(m/m) |
100-210 |
126-232 |
156-292 |
200-380 |
236-452 |
容模寬度(m/m) |
230 |
300 |
350 |
420 |
480 |
機器淨重(kg) |
2600 |
3200 |
3700 |
4700 |
7600 |
機器尺寸(m) |
2.3*1.4*2.2 |
3*1.4*2.3 |
3*1.5*2.3 |
3.8*2.1*2.6 |
4.2*1.7*2.7 |
型號
|
FS-55 HFSO
|
FS-65 HFSO
|
FS-75 HFSO
|
FS-90 HFSO
|
使用塑料
|
PE/PP
|
PE/PP
|
PE/PP
|
PE/PP
|
螺桿直徑(m/m)
|
55
|
65
|
75
|
90
|
螺桿比例(L/D)
|
24/1
|
24/1
|
24/1
|
24/1
|
螺桿轉速(r.p.m.)
|
15-60
|
15-60
|
15-58
|
15-58
|
變頻馬達(HP)
|
15
|
20
|
30
|
50
|
幫浦驅動馬力(HP)
|
10
|
10
|
15
|
15
|
選配空壓機搭配馬力(HP)
|
15
|
15
|
20
|
20
|
空氣壓力(kg/cm2)
|
6-8
|
6-8
|
6-8
|
6-8
|
鎖模壓力(Ton)
|
4.4
|
5.6
|
10
|
13
|
油箱容量(Gallon)
|
60
|
80
|
120
|
250
|
加熱點數(ZONE)
|
11
|
17
|
13
|
15
|
加熱容量(KW)
|
16.5
|
21.3
|
25.7
|
30
|
總電力(KW)
|
37.5
|
47
|
61
|
80
|
押出量(kg/hr)
|
36
|
55
|
75
|
10
|
每小時空循環(time/hr)
|
750
|
750
|
650
|
650
|
產品容量(c.c./L)
|
30-300
|
100-500
|
300-1000
|
500-2500
|
產品重量(g.)
|
10-25
|
10-40
|
15-90
|
40-170
|
產品最大最小直徑(m/m)
|
20-55
|
30-55
|
30-90
|
30-90
|
模嘴外徑(m/m)
|
37
|
42
|
50
|
75
|
模中心距離(m/m)
|
90+90
|
90+90
|
120+120
|
120+120
|
開閉模極限(m/m)
|
140-410
|
150-540
|
160-670
|
160-670
|
容模長度(m/m)
|
156-292
|
200-380
|
236-452
|
250-550
|
容模寬度(m/m)
|
380
|
450
|
510
|
550
|
機器淨重(kg)
|
4000
|
5000
|
7900
|
9500
|
機器尺寸(m)
|
3.1*1.8*2.3
|
4.23*2.6*3
|
4.3*2*2.7
|
5.2*3.1*3.5
|
型號 |
FS-45 HSDO |
FS-55 HSDO |
FS-65 HSDO |
FS-75 HSDO |
使用塑料 |
PE/PP |
PE/PP |
PE/PP |
PE/PP |
螺桿直徑(m/m) |
45 |
55 |
65 |
75 |
螺桿比例(L/D) |
24/1 |
24/1 |
24/1 |
24/1 |
螺桿轉速(r.p.m.) |
15-61 |
15-60 |
15-60 |
15-58 |
變頻馬達(HP) |
7.5 |
10 |
15 |
30 |
幫浦驅動馬力(HP) |
7.5 |
10 |
10 |
15 |
選配空壓機搭配馬力(HP) |
10 |
15 |
15 |
20 |
空氣壓力(kg/cm2) |
4-6 |
4-6 |
5-7 |
5-7 |
鎖模壓力(Ton) |
3.9 |
4.4 |
6.9 |
10 |
油箱容量(Gallon) |
60 |
80 |
120 |
160 |
加熱點數(ZONE) |
4 |
4 |
5 |
5 |
加熱容量(KW) |
9.5 |
12.5 |
16.8 |
18 |
總電力(KW) |
22 |
28 |
37 |
53 |
押出量(kg/hr) |
24 |
36 |
55 |
75 |
每小時空循環(time/hr) |
1030*2 |
880*2 |
720*2 |
650*2 |
產品容量(c.c./L) |
40-500 |
65-1250 |
150-2500 |
500-5000 |
產品重量(g.) |
5-40 |
10-100 |
20-170 |
40-280 |
產品最大最小直徑(m/m) |
10-75 |
20-100 |
30-140 |
50-200 |
模嘴外徑(m/m) |
56 |
80 |
150 |
200 |
模中心距離(m/m) |
* |
* |
* |
* |
開閉模極限(m/m) |
130-320 |
140-410 |
150-540 |
160-670 |
容模長度(m/m) |
126-232 |
156-292 |
200-380 |
236-452 |
容模寬度(m/m) |
250 |
300 |
330 |
360 |
機器淨重(kg) |
6400 |
6900 |
7400 |
8300 |
機器尺寸(m) |
3*1.8*2.5 |
3*1.9*2.5 |
3.2*2*2.8 |
4.2*2.1*2.9 |
型號 |
FS-45 HDDO |
FS-55 HDDO |
FS-65 HDDO |
FS-75 HDDO |
使用塑料 |
PE/PP |
PE/PP |
PE/PP |
PE/PP |
螺桿直徑(m/m) |
45 |
55 |
65 |
75 |
螺桿比例(L/D) |
24/1 |
24/1 |
24/1 |
24/1 |
螺桿轉速(r.p.m.) |
15-61 |
15-60 |
15-60 |
15-58 |
變頻馬達(HP) |
10 |
10 |
15 |
30 |
幫浦驅動馬力(HP) |
7.5 |
10 |
10 |
15 |
選配空壓機搭配馬力(HP) |
10 |
15 |
15 |
20 |
空氣壓力(kg/cm2) |
4-6 |
4-6 |
5-7 |
5-7 |
鎖模壓力(Ton) |
3.9 |
4.4 |
6.9 |
10 |
油箱容量(Gallon) |
60 |
80 |
120 |
160 |
加熱點數(ZONE) |
6 |
7 |
8 |
8 |
加熱容量(KW) |
10.25 |
13.6 |
17.5 |
19 |
總電力(KW) |
26 |
30 |
38 |
54 |
押出量(kg/hr) |
32 |
36 |
55 |
75 |
每小時空循環(time/hr) |
1030*2 |
880*2 |
720*2 |
650*2 |
產品容量(c.c./L) |
30-200 |
40-500 |
100-1000 |
280-2000 |
產品重量(g.) |
4-20 |
5-40 |
10-65 |
20-110 |
產品最大最小直徑(m/m) |
10-65 |
20-70 |
30-85 |
40-110 |
模嘴外徑(m/m) |
42 |
50 |
65 |
80 |
模中心距離(m/m) |
100 |
120 |
140 |
160 |
開閉模極限(m/m) |
130-320 |
140-410 |
150-540 |
160-670 |
容模長度(m/m) |
126-232 |
156-292 |
200-380 |
236-452 |
容模寬度(m/m) |
250 |
300 |
330 |
360 |
機器淨重(kg) |
6500 |
7000 |
7500 |
8500 |
機器尺寸(m) |
3*1.8*2.5 |
3.2*2*2.8 |
3.4*3*3 |
4.2*3.1*3.1 |
型號 |
FS-55 HTDO |
FS-65 HTDO |
FS-75 HTDO |
使用塑料 |
PE/PP |
PE/PP |
PE/PP |
螺桿直徑(m/m) |
55 |
65 |
75 |
螺桿比例(L/D) |
24/1 |
24/1 |
24/1 |
螺桿轉速(r.p.m.) |
15-60 |
15-60 |
15-58 |
變頻馬達(HP) |
10 |
15 |
30 |
幫浦驅動馬力(HP) |
10 |
10 |
15 |
選配空壓機搭配馬力(HP) |
15 |
15 |
20 |
空氣壓力(kg/cm2) |
4-6 |
5-7 |
5-7 |
鎖模壓力(Ton) |
4.4 |
6.9 |
10 |
油箱容量(Gallon) |
110 |
120 |
160 |
加熱點數(ZONE) |
9 |
10 |
10 |
加熱容量(KW) |
15 |
19.3 |
21.5 |
總電力(KW) |
32 |
40 |
56.5 |
押出量(kg/hr) |
36 |
55 |
75 |
每小時空循環(time/hr) |
850*2 |
720*2 |
650*2 |
產品容量(c.c./L) |
15-300 |
50-600 |
100-1000 |
產品重量(g.) |
5-25 |
8-45 |
10-70 |
產品最大最小直徑(m/m) |
10-55 |
20-70 |
30-90 |
模嘴外徑(m/m) |
40 |
55 |
80 |
模中心距離(m/m) |
85+85 |
100+100 |
120+120 |
開閉模極限(m/m) |
140-410 |
150-540 |
160-670 |
容模長度(m/m) |
156-292 |
200-380 |
236-452 |
容模寬度(m/m) |
300 |
330 |
360 |
機器淨重(kg) |
7100 |
7600 |
8700 |
機器尺寸(m) |
3.4*2*2.8 |
3.6*3*3 |
4.4*3.1*3.1 |
型號 |
FS-55 HFDO |
FS-65 HFDO |
FS-75 HFDO |
使用塑料 |
PE/PP |
PE/PP |
PE/PP |
螺桿直徑(m/m) |
55 |
65 |
75 |
螺桿比例(L/D) |
24/1 |
24/1 |
24/1 |
螺桿轉速(r.p.m.) |
15-60 |
15-60 |
15-58 |
變頻馬達(HP) |
15 |
20 |
30 |
幫浦驅動馬力(HP) |
10 |
10 |
15 |
選配空壓機搭配馬力(HP) |
15 |
15 |
20 |
空氣壓力(kg/cm2) |
6-8 |
6-8 |
6-8 |
鎖模壓力(Ton) |
4.4 |
6.9 |
10 |
油箱容量(Gallon) |
80 |
120 |
160 |
加熱點數(ZONE) |
11 |
13 |
13 |
加熱容量(KW) |
16.5 |
20.8 |
25.7 |
總電力(KW) |
37.5 |
48 |
61 |
押出量(kg/hr) |
36 |
55 |
75 |
每小時空循環(time/hr) |
750*2 |
750*2 |
650*2 |
產品容量(c.c./L) |
50-250 |
100-400 |
200-600 |
產品重量(g.) |
5-20 |
10-30 |
20-50 |
產品最大最小直徑(m/m) |
20-55 |
20-55 |
20-70 |
模嘴外徑(m/m) |
37 |
42 |
50 |
模中心距離(m/m) |
85+85+85 |
85+85+85 |
100+100+100 |
開閉模極限(m/m) |
140-410 |
150-540 |
160-670 |
容模長度(m/m) |
156-292 |
200-380 |
236-452 |
容模寬度(m/m) |
300 |
330 |
360 |
機器淨重(kg) |
7200 |
7700 |
8900 |
機器尺寸(m) |
3.4*2.2*3.1 |
3.6*2.3*3.2 |
4.4*3.3*3.3 |
型號 |
FS-40 HSSD |
FS-45 HSSD |
FS-55 HSSD |
FS-65 HSSD |
FS-75 HSSD |
使用塑料 |
PE/PP |
PE/PP |
PE/PP |
PE/PP |
PE/PP |
螺桿直徑(m/m) |
40/25 |
45/25 |
55/25 |
65/25 |
75/25 |
螺桿比例(L/D) |
24/1 |
24/1 |
24/1 |
24/1 |
24/1 |
螺桿轉速(r.p.m.) |
20-66 |
15-61 |
15-60 |
15-60 |
15-58 |
變頻馬達(HP) |
5/2 |
7.5/2 |
10/2 |
15/2 |
25/2 |
幫浦驅動馬力(HP) |
5 |
7.5 |
10 |
10 |
15 |
選配空壓機搭配馬力(HP) |
5 |
5 |
7.5 |
7.5 |
10 |
空氣壓力(kg/cm2) |
4-6 |
4-6 |
5-7 |
5-7 |
5-7 |
鎖模壓力(Ton) |
2.8 |
3.9 |
4.4 |
6.9 |
10 |
油箱容量(Gallon) |
38 |
55 |
60 |
80 |
120 |
加熱點數(ZONE) |
6 |
6 |
6 |
7 |
7 |
加熱容量(KW) |
9.5 |
12 |
15 |
19.5 |
22 |
總電力(KW) |
19 |
25 |
32 |
40.5 |
44 |
押出量(kg/hr) |
15 |
24 |
42 |
55 |
75 |
每小時空循環(time/hr) |
1285 |
1030 |
880 |
720 |
650 |
產品容量(c.c./L) |
15-500 |
60-1000 |
150-2500 |
1L-5L |
1L-10L |
產品重量(g.) |
5-40 |
10-100 |
20-170 |
40-280 |
80-500 |
產品最大最小直徑(m/m) |
10-75 |
20-100 |
30-140 |
50-200 |
80-260 |
模嘴外徑(m/m) |
50 |
56 |
80 |
150 |
200 |
模中心距離(m/m) |
* |
* |
* |
* |
* |
開閉模極限(m/m) |
120-230 |
130-410 |
140-540 |
150-540 |
160-670 |
容模長度(m/m) |
126-232 |
156-292 |
200-380 |
236-452 |
236-452 |
容模寬度(m/m) |
230 |
300 |
350 |
420 |
480 |
機器淨重(kg) |
2600 |
3100 |
3600 |
4500 |
7400 |
機器尺寸(m) |
2.6*1.8*2.7 |
3*1.9*2.8 |
3.3*2*2.9 |
3.6*1.6*3 |
3.9*2.2*3.1 |
型號 |
FS-55 HSSC |
FS-65 HSSC |
FS-75 HSSC |
使用塑料 |
PE/PP |
PE/PP |
PE/PP |
螺桿直徑(m/m) |
55/55 |
65/65 |
7575 |
螺桿比例(L/D) |
24/1 |
24/1 |
24/1 |
螺桿轉速(r.p.m.) |
15-60 |
15-60 |
15-58 |
變頻馬達(HP) |
10/10 |
15/15 |
25/25 |
幫浦驅動馬力(HP) |
10 |
10 |
15 |
選配空壓機搭配馬力(HP) |
15 |
15 |
20 |
空氣壓力(kg/cm2) |
6-8 |
6-8 |
6-8 |
鎖模壓力(Ton) |
4.4 |
6.9 |
10 |
油箱容量(Gallon) |
60 |
80 |
120 |
加熱點數(ZONE) |
6 |
6 |
7 |
加熱容量(KW) |
19 |
24.5 |
26 |
總電力(KW) |
43 |
56 |
77 |
押出量(kg/hr) |
42 |
55 |
75 |
每小時空循環(time/hr) |
880 |
720 |
600 |
產品容量(c.c./L) |
150-2500 |
1L-5L |
1L-10L |
產品重量(g.) |
20-170 |
40-280 |
80-500 |
產品最大最小直徑(m/m) |
30-140 |
50-200 |
80-260 |
模嘴外徑(m/m) |
80 |
150 |
200 |
模中心距離(m/m) |
* |
* |
* |
開閉模極限(m/m) |
140-540 |
150-540 |
160-670 |
容模長度(m/m) |
200-380 |
236-452 |
236-452 |
容模寬度(m/m) |
350 |
420 |
480 |
機器淨重(kg) |
3600 |
4500 |
7400 |
機器尺寸(m) |
3.3*2*2.9 |
3.6*2.1*3 |
3.9*2.2*3.1 |

洗手瓶 / 清潔用品
|

水瓶或是特定容器
|

機油瓶/機油桶/農藥瓶子
|

氧氣面罩/真空傷口引流罐
|

居家/家用品/美容用品
|

居家/家用品/清潔用品
|

居家/家用品/美容用品
|

居家/家用品/美容用品
|

真空傷口引流罐
|

農藥瓶子
|

居家/家用品/美容用品
|
