分類: 全自動押出中空吹氣成型機
單模頭 or 雙模頭及單模架機型，適合生產有視窗的容器(瓶側加一條透明白線，例如機油瓶)，並且可加裝成品自動輸送系統和測漏機來監控產品品質。
● 移模方式採用導桿搭配油壓系統作動，採V型斜移作動方式。
● PLC系統搭配獨立式電控箱。
● 可加裝選配自動廣口切割機、成品輸送帶、和厚薄控制器。
● 高效能之螺桿設計，適合生產各種不同的塑料。
● 裝配鍑鑫設計之移模剎車系統，移模穩定，定位精確。
| 機械型號索引系列 |
| 螺桿直徑(M/M) | 機械類別 | 模頭 | 模架 | 產品型式 | |
|---|---|---|---|---|---|
| FS- | 40 | (H) 平移式開關模採用線性滑桿 | (S) 單模頭 | (S) 單模架 | (O) 一般 |
| 45 | (P) 平行式移模 | (D) 雙模頭 | (D) 雙模架 | (C) 雙色 | |
| 55 | (O) 標準型 / 斜移式 | (T) 三模頭 | (D) 雙層 | ||
| 65 | (A) 空壓式 | (F) 四模頭 | (T) 三層 | ||
| 75 | (L) 前向取出機型 | (E) 八模頭 | (F) 四層 | ||
| 80 | (I) 側向取出機型 | (L) 六層 | |||
| 90 | (V) 視窗 | ||||
| 100 | (P) PC奶瓶 | ||||
| 範例 | |||||
| FS- | 65 | P | D | S | D |
| 型號 | FS-40 OSSO | FS-45 OSSO | FS-55 OSSO | FS-65 OSSO | FS-75 OSSO |
| 使用塑料 | PE/PP | PE/PP | PE/PP | PE/PP | PE/PP |
| 螺桿直徑(m/m) | 40 | 45 | 55 | 65 | 75 |
| 螺桿比例(L/D) | 24/1 | 24/1 | 24/1 | 24/1 | 24/1 |
| 螺桿轉速(r.p.m.) | 20-66 | 15-61 | 15-60 | 15-60 | 15-58 |
| 變頻馬達(HP) | 5 | 7.5 | 10 | 15 | 25 |
| 幫浦驅動馬力(HP) | 5 | 7.5 | 10 | 10 | 15 |
| 選配空壓機搭配馬力(HP) | 5 | 5 | 7.5 | 7.5 | 10 |
| 空氣壓力(kg/cm2) | 4-6 | 4-6 | 4-6 | 5-7 | 5-7 |
| 鎖模壓力(Ton) | 2.8 | 3.9 | 4.4 | 6.9 | 10 |
| 油箱容量(Gallon) | 38 | 55 | 60 | 80 | 120 |
| 加熱點數(ZONE) | 4 | 4 | 4 | 5 | 5 |
| 加熱容量(KW) | 7 | 9.5 | 12.5 | 16.8 | 18 |
| 總電力(KW) | 15 | 21 | 30 | 35 | 48 |
| 押出量(kg/hr) | 15 | 24 | 36 | 55 | 75 |
| 每小時空循環(time/hr) | 1285 | 1030 | 880 | 720 | 650 |
| 產品容量(c.c./L) | 15-500 | 60-1000 | 150-2500 | 500-5000 | 1L-10L |
| 產品重量(g.) | 5-40 | 10-100 | 20-170 | 40-280 | 80-500 |
| 產品最大最小直徑(m/m) | 10-75 | 20-100 | 30-140 | 50-200 | 80-260 |
| 模嘴外徑(m/m) | 50 | 56 | 80 | 150 | 200 |
| 模中心距離(m/m) | * | * | * | * | * |
| 開閉模極限(m/m) | 120-230 | 130-320 | 140-410 | 150-540 | 160-670 |
| 容模長度(m/m) | 100-210 | 126-232 | 156-292 | 200-380 | 240-421 |
| 容模寬度(m/m) | 200 | 290 | 306 | 350 | 425 |
| 機器淨重(kg) | 2200 | 2700 | 3200 | 4100 | 7000 |
| 機器尺寸(m) | 2.3*1.4*2.2 | 3*1.4*2.3 | 3*1.5*2.3 | 3*1.6*2.6 | 4.2*1.7*2.7 |
| 型號 | FS-40 ODSO | FS-45 ODSO | FS-55 ODSO | FS-65 ODSO | FS-75 ODSO |
| 使用塑料 | PE/PP | PE/PP | PE/PP | PE/PP | PE/PP |
| 螺桿直徑(m/m) | 40 | 45 | 55 | 65 | 75 |
| 螺桿比例(L/D) | 24/1 | 24/1 | 24/1 | 24/1 | 24/1 |
| 螺桿轉速(r.p.m.) | 20-66 | 15-61 | 15-60 | 15-60 | 15-58 |
| 變頻馬達(HP) | 5 | 7.5 | 10 | 15 | 40 |
| 幫浦驅動馬力(HP) | 5 | 7.5 | 10 | 10 | 20/15 |
| 選配空壓機搭配馬力(HP) | 5 | 5 | 7.5 | 7.5 | 10 |
| 空氣壓力(kg/cm2) | 4-6 | 4-6 | 4-6 | 5-7 | 5-7 |
| 鎖模壓力(Ton) | 2.8 | 3.9 | 4.4 | 6.9 | 10 |
| 油箱容量(Gallon) | 38 | 55 | 60 | 80 | 120 |
| 加熱點數(ZONE) | 6 | 6 | 7 | 8 | 9 |
| 加熱容量(KW) | 7.5 | 10.25 | 13.6 | 17.5 | 25 |
| 總電力(KW) | 15 | 21 | 30 | 35 | 48 |
| 押出量(kg/hr) | 15 | 24 | 36 | 55 | 75 |
| 每小時空循環(time/hr) | 1285 | 1030 | 880 | 720 | 650 |
| 產品容量(c.c./L) | 15-500 | 40-500 | 100-1250 | 280-1800 | 0.5L-2.5L |
| 產品重量(g.) | 4-25 | 5-40 | 10-100 | 20-170 | 40-170 |
| 產品最大最小直徑(m/m) | 10-65 | 20-70 | 30-85 | 40-100 | 40-130 |
| 模嘴外徑(m/m) | 38 | 42 | 50 | 65 | 80 |
| 模中心距離(m/m) | 85 | 100 | 120 | 140 | 180 |
| 開閉模極限(m/m) | 120-230 | 130-320 | 140-410 | 150-540 | 160-670 |
| 容模長度(m/m) | 100-210 | 126-232 | 156-292 | 200-380 | 240-421 |
| 容模寬度(m/m) | 200 | 290 | 306 | 350 | 425 |
| 機器淨重(kg) | 2200 | 2700 | 3200 | 4100 | 7000 |
| 機器尺寸(m) | 2.3*1.4*2.2 | 3*1.4*2.3 | 3*1.5*2.3 | 3*1.6*2.6 | 4.2*1.7*2.7 |
| 型號 | FS-40 OTSO | FS-45 OTSO | FS-55 OTSO | FS-65 OTSO | FS-75 OTSO |
| 使用塑料 | PE/PP | PE/PP | PE/PP | PE/PP | PE/PP |
| 螺桿直徑(m/m) | 40 | 45 | 55 | 65 | 75 |
| 螺桿比例(L/D) | 24/1 | 24/1 | 24/1 | 24/1 | 24/1 |
| 螺桿轉速(r.p.m.) | 20-66 | 15-61 | 15-60 | 15-60 | 15-58 |
| 變頻馬達(HP) | 5 | 7.5 | 10 | 15 | 25 |
| 幫浦驅動馬力(HP) | 5 | 7.5 | 10 | 10 | 15 |
| 選配空壓機搭配馬力(HP) | 7.5 | 7.5 | 10 | 10 | 15 |
| 空氣壓力(kg/cm2) | 4-6 | 4-6 | 5-7 | 5-7 | 5-7 |
| 鎖模壓力(Ton) | 2.8 | 3.9 | 4.4 | 6.9 | 10 |
| 油箱容量(Gallon) | 38 | 55 | 60 | 80 | 120 |
| 加熱點數(ZONE) | 8 | 8 | 9 | 10 | 10 |
| 加熱容量(KW) | 8.5 | 12 | 15 | 19.3 | 21.5 |
| 總電力(KW) | 16.5 | 23.5 | 32 | 39 | 52.5 |
| 押出量(kg/hr) | 15 | 24 | 36 | 55 | 75 |
| 每小時空循環(time/hr) | 1250 | 1000 | 850 | 720 | 650 |
| 產品容量(c.c./L) | 10-125 | 20-325 | 40-825 | 100-1000 | 180-4500 |
| 產品重量(g.) | 3-10 | 5-25 | 10-50 | 10-90 | 15-145 |
| 產品最大最小直徑(m/m) | 10-45 | 20-55 | 30-55 | 30-80 | 95 |
| 模嘴外徑(m/m) | 30 | 37 | 40 | 55 | 80 |
| 模中心距離(m/m) | 75+75 | 85+85 | 100+100 | 120+120 | 120+120 |
| 開閉模極限(m/m) | 120-230 | 130-320 | 140-410 | 150-540 | 243-466 |
| 容模長度(m/m) | 100-210 | 126-232 | 156-292 | 200-380 | 240-421 |
| 容模寬度(m/m) | 200 | 290 | 306 | 350 | 425 |
| 機器淨重(kg) | 2500 | 3100 | 3600 | 4600 | 7500 |
| 機器尺寸(m) | 2.3*1.4*2.2 | 3*1.4*2.3 | 3*1.5*2.3 | 3*1.6*2.6 | 4.2*1.7*2.7 |
| 型號 | FS-55 OFSO | FS-65 OFSO | FS-75 OFSO | FS-90 OFSO |
| 使用塑料 | PE/PP | PE/PP | PE/PP | PE/PP |
| 螺桿直徑(m/m) | 55 | 65 | 75 | 90 |
| 螺桿比例(L/D) | 24/1 | 24/1 | 24/1 | 28/1 |
| 螺桿轉速(r.p.m.) | 15-60 | 15-60 | 15-58 | 15-58 |
| 變頻馬達(HP) | 15 | 20 | 30 | 50 |
| 幫浦驅動馬力(HP) | 10 | 15 | 15 | 15 |
| 選配空壓機搭配馬力(HP) | 15 | 15 | 20 | 20 |
| 空氣壓力(kg/cm2) | 6-8 | 6-8 | 6-8 | 6-8 |
| 鎖模壓力(Ton) | 4.4 | 6.9 | 10 | 13 |
| 油箱容量(Gallon) | 60 | 80 | 120 | 250 |
| 加熱點數(ZONE) | 11 | 13 | 13 | 15 |
| 加熱容量(KW) | 16.5 | 20.8 | 25.7 | 30 |
| 總電力(KW) | 37.5 | 48 | 61 | 80 |
| 押出量(kg/hr) | 36 | 55 | 75 | 100 |
| 每小時空循環(time/hr) | 750 | 750 | 650 | 650 |
| 產品容量(c.c./L) | 30-300 | 100-500 | 300-1000 | 500-2500 |
| 產品重量(g.) | 10-25 | 10-40 | 15-90 | 40-170 |
| 產品最大最小直徑(m/m) | 20-55 | 30-55 | 30-90 | 30-90 |
| 模嘴外徑(m/m) | 37 | 42 | 50 | 75 |
| 模中心距離(m/m) | 85+85+85 | 85+85+85 | 120+120+120 | 120+120+120 |
| 開閉模極限(m/m) | 140-410 | 150-540 | 160-670 | 200-780 |
| 容模長度(m/m) | 156-292 | 200-380 | 243-466 | 250-550 |
| 容模寬度(m/m) | 380 | 430 | 510 | 550 |
| 機器淨重(kg) | 3800 | 4800 | 7900 | 8900 |
| 機器尺寸(m) | 3.1*1.8*2.3 | 3.2*1.9*2.6 | 4.3*2*2.7 | 5.2*3.1*3.5 |
| 型號 | FS-45 OSDO | FS-55 OSDO | FS-65 OSDO | FS-75 OSDO |
| 使用塑料 | PE/PP | PE/PP | PE/PP | PE/PP |
| 螺桿直徑(m/m) | 45 | 55 | 65 | 75 |
| 螺桿比例(L/D) | 24/1 | 24/1 | 24/1 | 24/1 |
| 螺桿轉速(r.p.m.) | 15-61 | 15-60 | 15-60 | 15-58 |
| 變頻馬達(HP) | 7.5 | 10 | 15 | 30 |
| 幫浦驅動馬力(HP) | 7.5 | 10 | 10 | 15 |
| 選配空壓機搭配馬力(HP) | 10 | 15 | 15 | 20 |
| 空氣壓力(kg/cm2) | 4-6 | 4-6 | 5-7 | 5-7 |
| 鎖模壓力(Ton) | 3.9 | 4.4 | 6.9 | 10 |
| 油箱容量(Gallon) | 60 | 80 | 120 | 250 |
| 加熱點數(ZONE) | 4 | 4 | 5 | 5 |
| 加熱容量(KW) | 9.5 | 12.5 | 16.8 | 18 |
| 總電力(KW) | 22 | 28 | 37 | 53 |
| 押出量(kg/hr) | 24 | 36 | 55 | 75 |
| 每小時空循環(time/hr) | 1030*2 | 880*2 | 720*2 | 650*2 |
| 產品容量(c.c./L) | 40-500 | 65-1250 | 150-2500 | 500-5000 |
| 產品重量(g.) | 5-40 | 10-100 | 20-170 | 40-280 |
| 產品最大最小直徑(m/m) | 10-75 | 20-100 | 30-140 | 50-280 |
| 模嘴外徑(m/m) | 56 | 80 | 150 | 200 |
| 模中心距離(m/m) | * | * | * | * |
| 開閉模極限(m/m) | 120-320 | 140-410 | 150-540 | 160-670 |
| 容模長度(m/m) | 126-232 | 156-292 | 200-380 | 240-640 |
| 容模寬度(m/m) | 250 | 280 | 380 | 420 |
| 機器淨重(kg) | 6400 | 6900 | 7400 | 8300 |
| 機器尺寸(m) | 3*1.8*2.5 | 3.2*1.9*2.5 | 3.2*2*2.8 | 4.2*2.1*2.9 |
| 型號 | FS-45 ODDO | FS-55 ODDO | FS-65 ODDO | FS-75 ODDO |
| 使用塑料 | PE/PP | PE/PP | PE/PP | PE/PP |
| 螺桿直徑(m/m) | 45 | 55 | 65 | 75 |
| 螺桿比例(L/D) | 24/1 | 24/1 | 24/1 | 24/1 |
| 螺桿轉速(r.p.m.) | 15-61 | 15-60 | 15-60 | 15-58 |
| 變頻馬達(HP) | 10 | 10 | 15 | 30 |
| 幫浦驅動馬力(HP) | 7.5 | 10 | 10 | 15 |
| 選配空壓機搭配馬力(HP) | 10 | 15 | 15 | 20 |
| 空氣壓力(kg/cm2) | 4-6 | 4-6 | 5-7 | 5-7 |
| 鎖模壓力(Ton) | 3.9 | 4.4 | 6.9 | 10 |
| 油箱容量(Gallon) | 60 | 80 | 120 | 160 |
| 加熱點數(ZONE) | 6 | 7 | 8 | 8 |
| 加熱容量(KW) | 10.25 | 13.6 | 17.5 | 19 |
| 總電力(KW) | 26 | 30 | 38 | 54 |
| 押出量(kg/hr) | 32 | 36 | 55 | 75 |
| 每小時空循環(time/hr) | 1030*2 | 880*2 | 720*2 | 650*2 |
| 產品容量(c.c./L) | 30-200 | 40-500 | 100-1000 | 280-2000 |
| 產品重量(g.) | 4-20 | 5-40 | 10-65 | 20-110 |
| 產品最大最小直徑(m/m) | 10-65 | 20-70 | 30-85 | 40-110 |
| 模嘴外徑(m/m) | 42 | 50 | 65 | 80 |
| 模中心距離(m/m) | 100 | 120 | 140 | 160 |
| 開閉模極限(m/m) | 130-320 | 140-410 | 150-540 | 160-670 |
| 容模長度(m/m) | 126-232 | 156-292 | 200-380 | 243-466 |
| 容模寬度(m/m) | 250 | 280 | 380 | 420 |
| 機器淨重(kg) | 6500 | 7000 | 7500 | 8500 |
| 機器尺寸(m) | 3*1.8*2.5 | 3.2*2*2.8 | 3.4*3*3 | 4.2*3.1*3.1 |
| 型號 | FS-55 OTDO | FS-65 OTDO | FS-75 OTDO |
| 使用塑料 | PE/PP | PE/PP | PE/PP |
| 螺桿直徑(m/m) | 55 | 65 | 75 |
| 螺桿比例(L/D) | 24/1 | 24/1 | 24/1 |
| 螺桿轉速(r.p.m.) | 15-60 | 15-60 | 15-58 |
| 變頻馬達(HP) | 10 | 15 | 30 |
| 幫浦驅動馬力(HP) | 10 | 10 | 15 |
| 選配空壓機搭配馬力(HP) | 15 | 15 | 20 |
| 空氣壓力(kg/cm2) | 4-6 | 5-7 | 5-7 |
| 鎖模壓力(Ton) | 4.4 | 5.7 | 5.7 |
| 油箱容量(Gallon) | 80 | 120 | 160 |
| 加熱點數(ZONE) | 9 | 10 | 10 |
| 加熱容量(KW) | 15 | 19.3 | 21.5 |
| 總電力(KW) | 32 | 40 | 56.5 |
| 押出量(kg/hr) | 36 | 55 | 75 |
| 每小時空循環(time/hr) | 850*2 | 720*2 | 650*2 |
| 產品容量(c.c./L) | 15-300 | 50-600 | 100-1000 |
| 產品重量(g.) | 5-25 | 8-45 | 10-70 |
| 產品最大最小直徑(m/m) | 10-55 | 20-70 | 30-90 |
| 模嘴外徑(m/m) | 40 | 55 | 80 |
| 模中心距離(m/m) | 85+85 | 100+100 | 120+120 |
| 開閉模極限(m/m) | 140-410 | 150-540 | 160-670 |
| 容模長度(m/m) | 156-292 | 200-380 | 243-466 |
| 容模寬度(m/m) | 300 | 380 | 420 |
| 機器淨重(kg) | 7100 | 7600 | 8700 |
| 機器尺寸(m) | 3.4*2*2.8 | 3.6*3*3 | 4.4*3.1*3.1 |
| 型號 | FS-55 OFDO | FS-65 OFDO | FS-75 OFDO |
| 使用塑料 | PE/PP | PE/PP | PE/PP |
| 螺桿直徑(m/m) | 55 | 65 | 75 |
| 螺桿比例(L/D) | 24/1 | 24/1 | 24/1 |
| 螺桿轉速(r.p.m.) | 15-60 | 15-60 | 15-58 |
| 變頻馬達(HP) | 15 | 20 | 30 |
| 幫浦驅動馬力(HP) | 10 | 10 | 15 |
| 選配空壓機搭配馬力(HP) | 15 | 15 | 20 |
| 空氣壓力(kg/cm2) | 6-8 | 6-8 | 6-8 |
| 鎖模壓力(Ton) | 4.4 | 6.9 | 13 |
| 油箱容量(Gallon) | 80 | 120 | 160 |
| 加熱點數(ZONE) | 11 | 13 | 13 |
| 加熱容量(KW) | 16.5 | 20.8 | 25.7 |
| 總電力(KW) | 37.5 | 48 | 61 |
| 押出量(kg/hr) | 36 | 55 | 75 |
| 每小時空循環(time/hr) | 750*2 | 750*2 | 650*2 |
| 產品容量(c.c./L) | 50-250 | 100-400 | 200-600 |
| 產品重量(g.) | 5-20 | 10-30 | 20-50 |
| 產品最大最小直徑(m/m) | 20-55 | 20-55 | 20-70 |
| 模嘴外徑(m/m) | 37 | 42 | 50 |
| 模中心距離(m/m) | 85+85 | 85+85 | 120+120 |
| 開閉模極限(m/m) | 140-410 | 150-410 | 160-670 |
| 容模長度(m/m) | 156-292 | 200-380 | 243-466 |
| 容模寬度(m/m) | 410 | 460 | 520 |
| 機器淨重(kg) | 7200 | 7700 | 8900 |
| 機器尺寸(m) | 3.4*2*3 | 3.6*3.2*3.2 | 4.4*3.3*3.3 |
|
Sample bottles |
Sample bottles |
Blowing System |
Brake System |
|
Single die head with single station machine |
Carriage movement by tie bars with hydraulic system to move as V-type oblique movement. |
Top view side of FS-45OSSO, 45mm screw, automatic blow molding machine |
Photo of PLC control panel |
|
Machine outlooking, motor with hopper |
Machine outlooking, motor with hopper, with belt type design |
Inside photo of FS-75OFDO automatic blow molding machine, 75mm screw, Four die head with double station blow molding machine |
Photo of machine side view |
|
Photo of PLC control panel |
Inside photo of die head with blow pin unit, Single die head with signle station blow molding machine |
Barrel and screw set with fans |
Photo of PLC control panel |
|

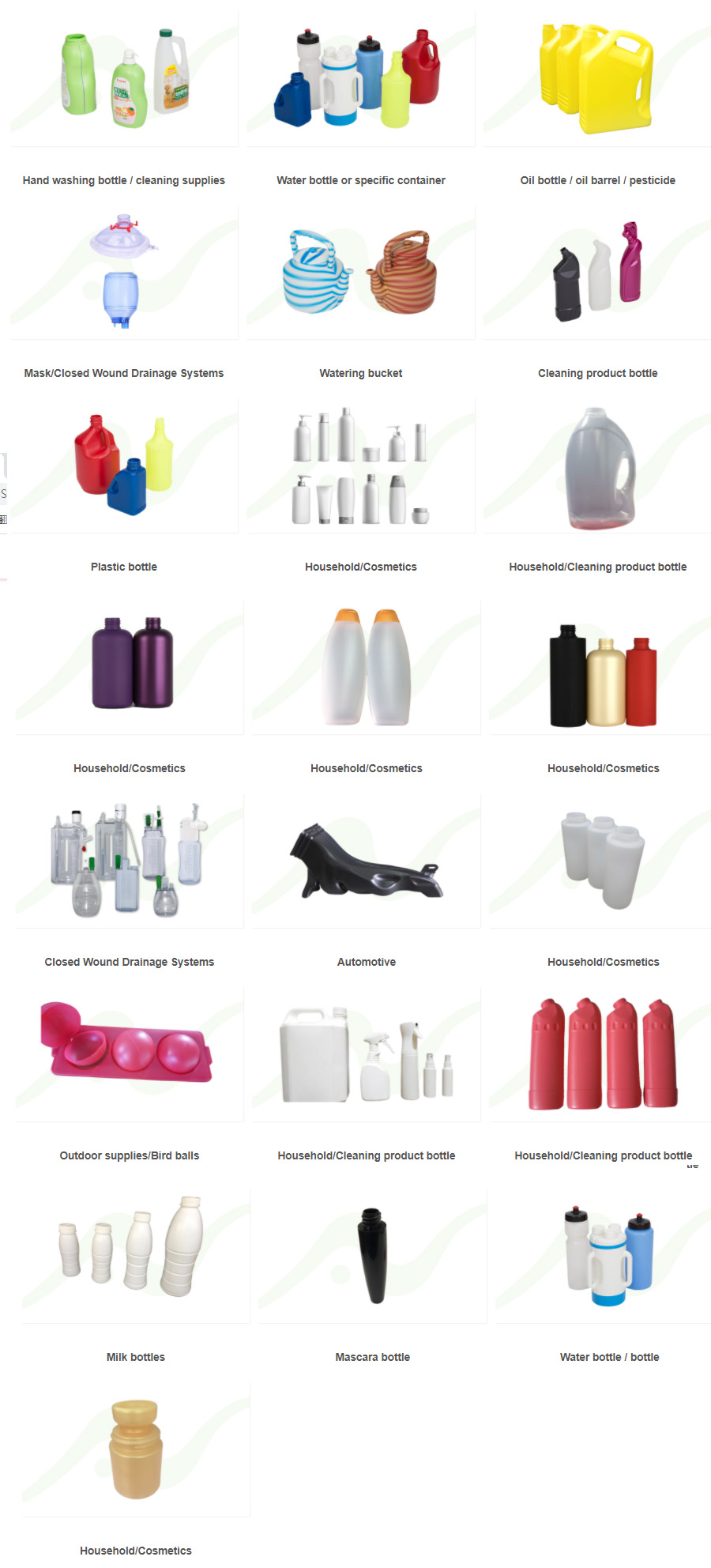

洗手瓶 / 清潔用品 |
水瓶或是特定容器 |
機油瓶/機油桶/農藥瓶子 |
|
氧氣面罩/真空傷口引流罐 |
居家/家用品/美容用品 |
居家/家用品/清潔用品 |
|
居家/家用品/美容用品 |
居家/家用品/美容用品 |
真空傷口引流罐 |
|
Toys |
汽車配件 |
居家/家用品/美容用品 |
|
戶外用品 |
居家/家用品/清潔用品 |
睫毛膏瓶子 |
|
農藥瓶子 |
居家/家用品/美容用品 |
