規格表 | ||||
型號 | QL-55-1000H | QL-55-1000L | QL-65-1500H | QL-65-1500L |
押出機單元 | ||||
螺桿尺寸 | 55mm | 55mm | 65mm | 65mm |
長徑比 | 28 | 28 | 28 | 28 |
料筒材質 | SACM-645 | SACM-645 | SACM-645 | SACM-645 |
螺桿材質 | SACM-645 | SACM-645 | SACM-645 | SACM-645 |
齒輪箱材質 | SNCM-21 | SNCM-21 | SNCM-21 | SNCM-21 |
溫控點 | 3+1 | 3+1 | 4+1 | 4+1 |
料管冷卻系統 | Air Cooling | Air Cooling | Air Cooling | Air Cooling |
最大押出量 | 75 kgs for HDPE | 90 kgs for HDPE | 120 kgs for HDPE | 150 kgs for HDPE |
主馬達 | 40 HP AC | 40 HP AC | 50 HP AC | 50 HP AC |
模頭尺寸 | Φ 120/150 mm | Φ 250 mm | Φ 175/225 mm | Φ 300 mm |
For HDPE | For HDPE | For HDPE | For HDPE | |
薄膜厚度 | 0.01 - 0.1 mm | 0.025 - 0.15 mm | 0.01 - 0.1 mm | 0.025 - 0.15 mm |
薄膜寬度 | 550-1000mm | 550-1000mm | 800-1400mm | 800-1400mm |

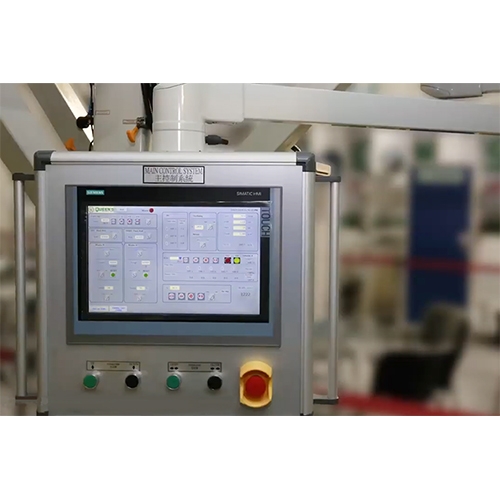

控制面板 | Complete set with | Complete set with | Complete set with | Complete set with |
operation switch | operation switch | operation switch | operation switch | |
A-meter, magnetc | A-meter, magnetc | A-meter, magnetc | A-meter, magnetc | |
switch power relay | switch power relay | switch power relay | switch power relay | |
引取單元 | TD Type | TD Type | TD Type | TD Type |
膠輪 | Φ160mm*1100mm*1 | Φ160mm*1100mm*1 | Φ160mm*1500mm*1 | Φ160mm*1500mm*1 |
硬銘鐵輪 | Φ160mm*1100mm*1 | Φ160mm*1100mm*1 | Φ160mm*1500mm*1 | Φ160mm*1500mm*1 |
鋁輪 | Φ76mm*1100mm*2 | Φ76mm*1100mm*2 | Φ76mm*1500mm*2 | Φ76mm*1500mm*2 |
引取馬達 | 1 HP DC | 1 HP DC | 1 HP DC | 1 HP DC |
引取速度 | 100 M/Min/max | 60 M/Min/max | 80 M/Min/max | 60 M/Min/max |

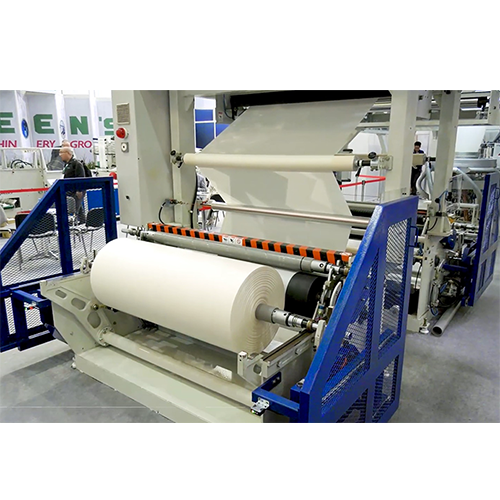

捲取單元 | FCW TYPE | FCW TYPE | FCW TYPE | FCW TYPE |
捲取馬達 | 1 HP D.C | 1 HP D.C | 1 HP D.C | 1 HP D.C |
捲取膠輪 | Φ260mm*1100mm*1 | Φ260mm*1100mm*1 | Φ260mm*1500mm*1 | Φ260mm*1500mm*1 |
膠輪 | Φ110mm*1100mm*1 | Φ110mm*1100mm*1 | Φ110mm*1500mm*1 | Φ110mm*1500mm*1 |
捲取鋁輪 | Φ76mm*1100mm*2 | Φ76mm*1100mm*2 | Φ76mm*1500mm*2 | Φ76mm*1500mm*2 |
副引取馬達 | 1 HP D.C | 1 HP D.C | 1 HP D.C | 1 HP D.C |
第二捲取膠輪 | Φ110mm*1100mm*1 | Φ110mm*1100mm*1 | Φ110mm*1500mm*1 | Φ110mm*1500mm*1 |
第二硬鉻鐵輪 | Φ160mm*1100mm*1 | Φ160mm*1100mm*1 | Φ160mm*1500mm*1 | Φ160mm*1500mm*1 |
最大捲取直徑 | 1000mm | 1000mm | 1000mm | 1000mm |
最大捲取寬度 | 1000mm | 1000mm | 1400mm | 1400mm |
冷卻單元 | ||||
鋁合金風環 | 1 set | 1 set | 1 set | 1 set |
風車馬達 | 7.5 HP | 7.5 HP | 7.5 HP | 7.5 HP |
型號
QL-80-2000H
QL-80-2000L
QL-100-2500H
QL-100-2500L
QL-120-3200
押出機單元
螺桿尺寸
80mm
80mm
100mm
100mm
120mm
長徑比
28
28
30
30
30
料筒材質
SACM-645
SACM-645
SACM-645
SACM-645
SACM-645
螺桿材質
SACM-645
SACM-645
SACM-645
SACM-645
SACM-645
齒輪箱材質
SNCM-21
SNCM-21
SNCM-21
SNCM-21
SNCM-21
溫控點
4+1
4+1
54+1
5+1
5+1
料管冷卻系統
Air Cooling
Air Cooling
Air Cooling
Air Cooling
Air Cooling
最大押出量
160 kgs for
HDPE
230 kgs for
HDPE
230 kgs for
HDPE
300 kgs for
HDPE
430 kgs
主馬達
100 HP AC
100 HP AC
125 HP AC
125 HP AC
175 HP AC
模頭尺寸
Φ 225/275 mm
Φ 450 mm
Φ 300/450 mm
Φ 450/600 mm
Φ 550/700 mm
For HDPE
For HDPE
For HDPE
For HDPE
薄膜厚度
0.01 - 0.1 mm
0.025 - 0.15 mm
0.01 - 0.1 mm
0.025 - 0.15 mm
0.025 - 0.15 mm
薄膜寬度
1200-1900mm
1200-1900mm
1700-2400mm
1700-2400mm
1800-3000mm
控制面板
Complete set
with
Complete set
with
Complete set
with
Complete set
with
Complete set
with
operation
switch
operation
switch
operation
switch
operation
switch
operation
switch
A-meter,
magnetc
A-meter,
magnetc
A-meter,
magnetc
A-meter,
magnetc
A-meter,
magnetc
switch power
relay
switch power
relay
switch power
relay
switch power
relay
switch power
relay
引取單元
TEH Type
TEH Type
TEH Type
TEH Type
TEH Type
膠輪
Φ200mm*2000mm*1
Φ200mm*2000mm*1
Φ200mm*2500mm*1
Φ200mm*2500mm*1
Φ200mm*3200mm*1
硬銘鐵輪
Φ200mm*2000mm*1
Φ200mm*2000mm*1
Φ200mm*2500mm*1
Φ200mm*2500mm*1
Φ200mm*3200mm*1
鋁輪
Φ100mm*2000mm*2
Φ100mm*2000mm*2
Φ100mm*2500mm*2
Φ100mm*2500mm*2
Φ100mm*3200mm*2
引取馬達
2 HP DC
2 HP DC
2 HP DC
2 HP DC
3 HP DC
引取速度
80 M/Min/max
40 M/Min/max
80 M/Min/max
40 M/Min/max
40 M/Min/max
捲取單元
FCW TYPE
FCW TYPE
FCW TYPE
FCW TYPE
FCW TYPE
捲取馬達
2 HP D.C
2 HP D.C
3 HP D.C
3 HP D.C
3 HP D.C
捲取膠輪
Φ260mm*2000mm*1
Φ260mm*2000mm*1
Φ260mm*2500mm*1
Φ260mm*2500mm*1
Φ260mm*3200mm*1
膠輪
Φ110mm*2000mm*1
Φ110mm*2000mm*1
Φ160mm*2500mm*1
Φ160mm*2500mm*1
Φ160mm*3200mm*1
捲取鋁輪
Φ100mm*2000mm*2
Φ100mm*2000mm*2
Φ100mm*2500mm*2
Φ100mm*2500mm*2
Φ100mm*3200mm*2
副引取馬達
2 HP D.C
2 HP D.C
2 HP D.C
2 HP D.C
3 HP D.C
第二捲取膠輪
Φ260mm*2000mm*1
Φ260mm*2000mm*1
Φ260mm*2500mm*1
Φ260mm*2500mm*1
Φ260mm*3200mm*1
第二硬鉻鐵輪
Φ110mm*2000mm*1
Φ110mm*2000mm*1
Φ160mm*2500mm*1
Φ160mm*2500mm*1
Φ160mm*3200mm*1
最大捲取直徑
600mm
600mm
600mm
600mm
600mm
最大捲取寬度
1900mm
1900mm
2400mm
2400mm
3000mm
冷卻單元
鋁合金風環
1 set
1 set
1 set
1 set
1 set
風車馬達
10 HP with
Inverter
10 HP with
Inverter
10 HP with
Inverter
10 HP with
Inverter
10 HP with
Inverter
