微電腦溫控制器系列(標準型)

產品說明

• 箱體結構強度高，機電組件皆符合安規認證標準。

產品特色

• 具有MPR型各項特點。

• 溫控卡採用模組化設計，拆修、抽換及保養皆簡易。

• 控制點數備有多種規格可供選購，亦可配合需求進行擴充。

• 箱體設計精巧，機動性強，搬運容易收納不佔空間。

微電腦溫控制器系列(高階型)

產品說明

• 箱體結構強度高，機電組件皆由歐、美、日進口，符合安規認證標準。

產品特色

• 同時具有MPR型及MPE型各項特點。

• 具有單片面板同時多段溫度控制，幫助客戶節省體積與成本。

• 通過通訊阜，可人機介面設定流程，檔案儲存。

• 具有檢測Module漏電、FUSE開路故障警報。

• 具多種保護功能設計，能避免各種人為疏失所造成感溫線、加熱器及溫控面板損壞。

產品說明

• 多模穴熱澆道溫度控制器，24點~240點溫度控制

電力配置

連接器配線

人機規格

監控頁面介紹

主畫面：
顯示工作模具各段溫度狀態，包括區段名稱設定、實際溫度、 輸出百分比及Heater資訊並有各項功能選擇及設定。

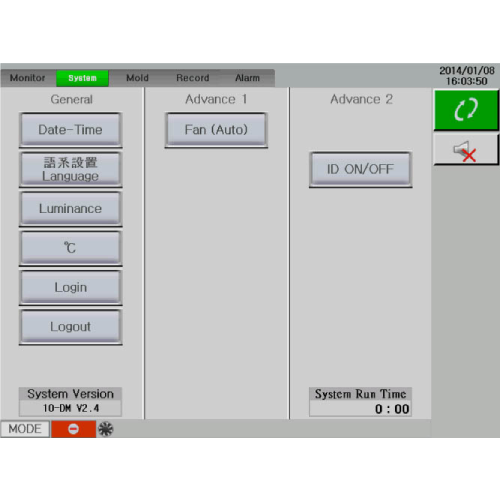

系統設定頁：
日期時間、語系、亮度設定、溫度單位轉換、登入 / 登出、風扇、降溫、連線重置、程式更新、清除累計時間記錄等。

.

模具頁：
區段預覽、區段名稱設定、模組設定、自我診斷、診斷記錄、 檔案讀取 / 儲存 / 複製 / 刪除、電力管理、配線等。

曲線記錄頁：
可觀看實際值、輸出百分比之曲線，一次可設定8個區段。

警報紀錄頁：
警報歷史紀錄查詢。

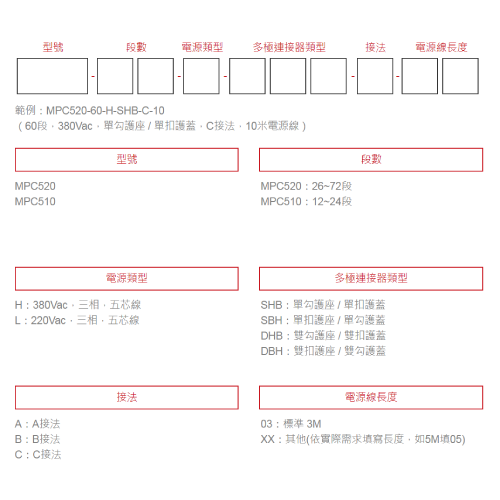

訂購單

選購配件

• 延長線、空白面板、USB、多極連接器

產品特色

• 人機視角可調整110°~145°

• 機箱模組採堆疊式設計

• 前置USB插槽

• 10.4吋彩色TFT液晶顯示屏

• 內建NAND Flash 8M + 128M

• 模組可選15A 2段 / 30A 1段

• 插卡式設計方便維修


MPC520多模穴熱澆道溫度控制器，單台溫度控制組合可從26點至72點，甚至能多台連結至240點，且模組式的裝置設計，使維護工作更加簡便，其中由一段控制兩點溫度的優勢，能大幅降低購置的成本。
人機介面採用圖像顯示並可調整操作視角，可輕易上手完成多點控制，再加上RS485通訊功能，可一次設定多組控制進而簡化操作程序，另附加實用的電流偵測指示功能等，特別適用於汽車業、瓶胚射出、醫療耗材等方面實現未來一站式控制，將為業界帶來更多的利益。

外觀說明圖

總高 H = 41.7+ 15.5 × 層數 cm

1.模組標示
2.人機
3.電源指示燈
4.溫度控制模組
5.可煞式腳輪
6.系統狀態燈
7.電源開關/斷路器
8.過壓電源警示燈(OVS)
9.電源纜線
10.通訊埠
11.多極連接器1
12.機型銘板
13.多極連接器

產品特色

• 人機視角可調整110°~145°

• 機箱模組採堆疊式設計

• 前置USB插槽

• 7吋彩色TFT液晶顯示屏

• 內建NAND Flash 8M + 128M

• 模組可選15A 2段 / 30A 1段

• 插卡式設計方便維修

外觀說明圖

1.模組標示
2.人機
3.電源指示燈
4.溫度控制模組
5.電源開關/斷路器
6.過壓/欠相電源警示燈(OVS)
7.電源纜線
8.通訊埠
9.機型銘板
10.多極連接器 1
11.多極連接器 2

功能

1. ID自動辨識 2. PID自動溫度控制 3. 各段名稱可編輯(自動/手動) 4. 加熱器異常模組自動斷電 5. 電流、輸出百分比、顯示功能 6. 230V/380V電壓輸入快速切換 7. 模組故障快速更換 8. 散熱片超溫散熱功能* 9. 感溫線斷線隨從功能 10. 8組曲線顯示(溫度、輸出比例) 11. 同步升降溫功能 12 . 模組記憶(內部、外部USB) 13. 內附警報蜂鳴器(可切換停止警報音) 14. 加熱器斷線、短路偵測 15. RS485通訊功能：ASCII及RTU模式 16. 輸入電源配線錯誤及欠相保護 17. 二種可選擇觸發輸出(相位/零位) 18. 溫度範圍K TYPE: 0~600°C(32~999°F) / J TYPE: 0~600°C(32~999°F) 19. 自我診斷及記錄: (電流、電壓、熱器阻抗、功率、感溫線、加熱器、保險絲、TRIAC狀態) 20. 警示燈* 21. 群組設定功能 22. 自動/手動功能 23. 頁面輸出檔案功能(USB) 24. 六種可選擇警報輸出 25. 各段消耗功率顯示 26. 保險絲斷線偵測 27. 輸出百分比限制設定 28. 電源平衡偵測顯示 29. 感溫線斷線、反接偵測 30. 二種可選擇感溫線(J/K) 31. 二種可選擇溫度單位(°C/°F) *： 僅為MPC520功能
