立式三柱轉盤射出機 | PRM-TAIWAN塑橡膠B2B平台

分類: 立式射出機

鑫野智動工業股份有限公司

國家: 台灣

電話: 886-3-321-8768

傳真: 886-3-321-8769

聯絡人: 蘇小姐

馬上詢問

立式直壓式鎖模裝置，適用鑲件成型、操作方便、安全性高

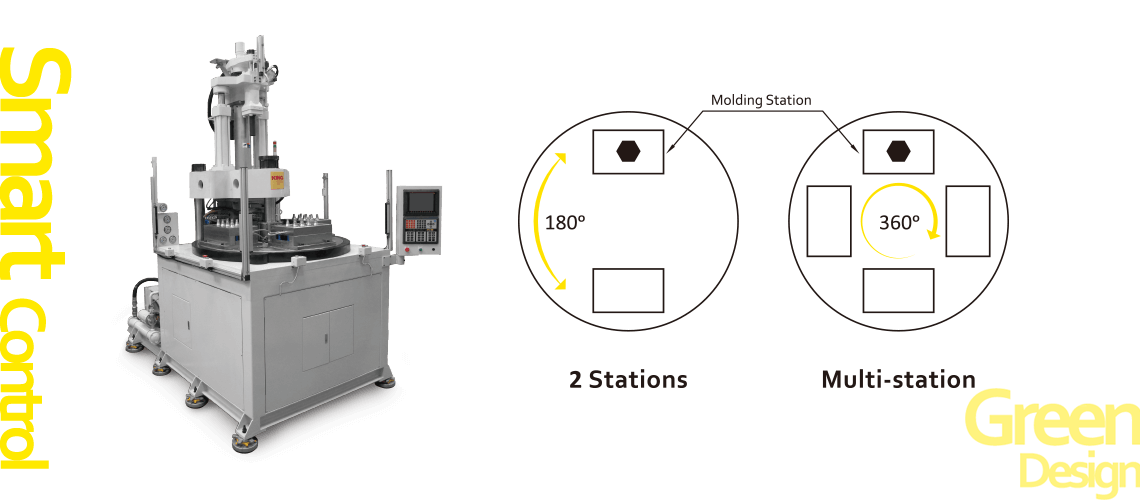

另配合轉盤滑模可使模面利用空間增大，成型與取放同步進行，使作業更快更安全
高精密度之模板(平行度及平面度0.02mm/100mm)，配合合金鋼機柱，低壓鎖模，提高模具之使用壽命
螺桿經特殊硬化處理，持久耐用、壽命長、塑化能力強
雙缸射出機構，結構強固、維修容易、不漏油
所有系統標準配備變量泵+PQ閥，省電可達30~50%
節能型及比例式油壓控制、低噪音、省能源、動作順暢
油溫低，元件壽命長，射出速度提高，機器運作安靜
針對不同模具之生產條件及儲存生產之溫度、壓力、流量、位置，可於面板上設定，減少調機時間
設計簡約，佔地空間小，輕量化減低廠房荷重負擔

機型		K75-10DV-1			K360-110-25DV-1			K410-180-40DV-1
射出系統
螺桿直徑	mm	24	28	30	22	28	34	26	32	40
射料壓力	kgf/cm²	1960	1440	1250	2330	1800	970	2330	1540	980
理論射出容積	cm³	38	52	60	46	74	110	74	113	176
最大射出重量	oz	1.56	2.1	2.4	1.9	3	4.4	3	4.6	7.1
射出率	cc/s.	27	37	42	31	50	74	51	77	120
鎖模系統
夾模力	tf	10			25			40
夾模行程	mm	200
最大空間	mm	235			400
最小模厚	mm	35			200
模板尺寸	mm	440*220			500*290			560*300
柱內尺寸(H*V)	mm	300			360*150			410*150
頂出力	tf	0.7 (2.7)			0.7 (2.7)			0.9 (2.7)
頂出行程	mm	21 (40)			25 (40)			40 (40)
移模系統
移模型式	N/A	轉盤			轉盤			轉盤
移模行程	mm	220			300			300
移模尺寸	mm	ø600			ø780			ø880
站數	sets	2~4			2~4			2~4
其它
電動機	kw(HP)	3(4HP)			3.7 (5HP)			5.5 (7.5HP)
電熱	kw	3.4			3.4			5.6
機械尺寸	m	1.1 * 0.9 * 2.3	1.1 * 1.5 * 2.3	1.1* 1.5 * 2.3	1.6 * 1.2 * 2.7	1.6 * 1.5 * 2.8	1.7 * 1.6 * 2.8	1.8 * 1.4 * 3.0	1.8 * 1.7 * 3.1	1.9 * 1.8 * 3.1
重量	t	0.6	0.8	1	1	1.2	1.4	1.6	1.7	2

機型		K460-250-55DV-1			K520-250-80DV-1			K220-100DVR-1-S60
射出系統
螺桿直徑	mm	31		38		44		30
射料壓力	kgf/cm²	2471		1630		1210		0
理論射出容積	cm³	106		159		213		99
最大射出重量	oz	4.3		6.4		8.6		6.2
射出率	cc/s.	48		72		97		-
鎖模系統
夾模力	tf	55			80			120
夾模行程	mm	200						250
最大空間	mm	400						600
最小模厚	mm	200						-
模板尺寸	mm	610*400			700*560			-
柱內尺寸(H*V)	mm	460*240			520*300			-
頂出力	tf	0.9 (2.7)			0.9 (2.7)			4
頂出行程	mm	40 (40)			50 (50)			凸出 160
移模系統
移模型式	N/A	轉盤			轉盤			-
移模行程	mm	350			350			-
移模尺寸	mm	ø980			ø1200			-
站數	sets	2~4			2~4			2
其它
電動機	kw(HP)	6 (8HP)			6 (8HP)			15
電熱	kw	6			6			9
機械尺寸	m	2.0 * 1.6 * 3.2	2.0 * 1.9 * 3.3	2.1 * 1.9 * 3.3	2.2 * 1.8 * 3.4	2.2 * 2.1 * 3.5	2.4 * 2.4 * 3.5	2.6 * 1.5 * 3.5
重量	t	2	2.3	2.7	2.2	2.6	3.2	6
