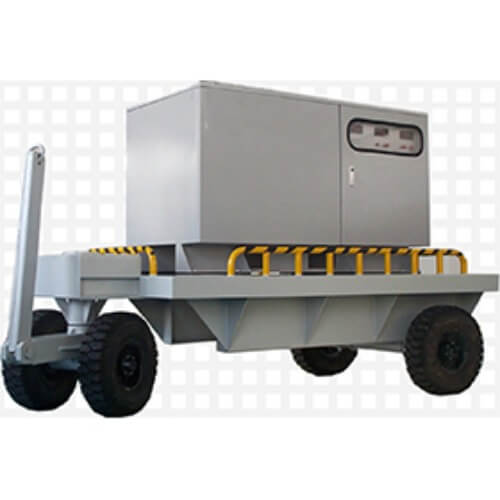

F-3 AMF系列 400Hz 電源供應器 / 地面電源

分類: 交流變頻電源

烜翊電機企業有限公司

國家: 台灣

電話: 03-341-1860

傳真: 03-341-1826

聯絡人: 陳緯綸先生

馬上詢問

可選配過載功能：120% 可維持 60 分鐘、150% 可維持 60 秒、200% 可維持 15 秒。
配備 4 個 LED 顯示器，可同時顯示電壓、電流、頻率及功率之量測值。
完善的保護機制，包含過電壓、過電流、過載、輸入欠電壓及過熱保護，並具備對應之錯誤代碼。
專利電源模組設計，體積緊湊，便於維護並具備高功率密度。
具備於不平衡負載條件下運行的能力。
能夠處理馬達類待測物（UUT）所產生之逆向能量。
符合 MIL-STD-704、GJB181A 與 GJB572A 之標準規範。

表 1 — 單相輸出 (AMF-500W ~ AMF-31100)

型號	AMF-500W	AMF-11001	AMF-11003	AMF-11005	AMF-11010	AMF-31020	AMF-31030	AMF-31045	AMF-31060	AMF-31100
容量	500VA	1KVA	3KVA	5KVA	10KVA	20KVA	30KVA	45KVA	60KVA	100KVA
架構形式	電晶體放大器式		絕緣閘雙極電晶體 (IGBT) / 脈衝寬度調變 (PWM) 式
輸入 (交流) — 相數	單相 2線+地線 (1P2W+G)					三相 3線+地線 (3P3W+G, △) 或三相 3線+中性線+地線 (3P3W+N+G, Y)
輸入 (交流) — 電壓	110(B) 或 220V(G) ±15%	220V (G) ±15%				220V (G) ±15% 或 220V/380V (T) ±15%
輸入 (交流) — 頻率	50Hz±3Hz, 60Hz±3Hz
輸出 (交流) — 相數	單相 2線+地線 (1P2W+G)
輸出 (交流) — 電壓	115V (C) 或 220V (G), 230V (H) 輸出電壓 +/-10% 可調
輸出 (交流) — 頻率	兩段式輸出頻率：400Hz 固定，350Hz~450Hz 可調（可依客戶規格訂製）
頻率穩定度	≤0.01%
負載調整率	≤ ±1%							≤ ±1.5%
總諧波失真度 (THD)	≤2%							≤3%
儀表/解析度 — 4 位數頻率表	解析度 0.1Hz
儀表/解析度 — 4 位數電壓表	解析度 0.1V
儀表/解析度 — 位數電流表	0.001A	0.01A	4 位數電流表 / 解析度 0.1A					5 位數電流表 / 解析度 0.1A
過載能力	120% / 1小時，150% / 1分鐘，200% / 15秒，工作週期 (Duty cycle) 25%。
保護機制	輸入斷路器、輸出斷路器，以及具備快速偵測與跳脫保護功能之電子線路（適用於過電流、過電壓、過載、過熱、短路及警報系統）
絕緣電阻	≥500Vdc 20MΩ
耐電壓 (絕緣耐壓)	1800Vac / 5mA / 1分鐘
冷卻方式	強制風冷
環境溫度	-20℃ ~ 45℃
相對濕度	0~90% 無凝結
機殼編號	①	②		③		④		⑤		⑥
淨重 (kg)	44	60	73	89	150	280	333	418	571	898

表 2 — 三相輸出 (AMF-33006 ~ AMF-33075)

型號	AMF-33006	AMF-33010	AMF-33015	AMF-33020	AMF-33030	AMF-33045	AMF-33060	AMF-33075
容量	6KVA	10KVA	15KVA	20KVA	30KVA	45KVA	60KVA	75KVA
架構形式	絕緣閘雙極電晶體 (IGBT) / 脈衝寬度調變 (PWM) 式
輸入 (交流) — 相數	三相 3線+地線 (3P3W+G, △) 或三相 3線+中性線+地線 (3P3W+N+G, Y)
輸入 (交流) — 電壓	3線+地線 (3W+G): 220V (G) 或 3線+中性線+地線 (3W+N+G): 220V/380V (T) ±15%
輸入 (交流) — 頻率	50Hz±3Hz, 60Hz±3Hz
輸出 (交流) — 相數	三相 3線+中性線+地線 (3P3W+N+G, Y)
輸出 (交流) — 電壓	200V/115V (P) 輸出電壓 +/-10% 可調
輸出 (交流) — 頻率	兩段式輸出頻率：400Hz 固定，350Hz~450Hz 可調（可依客戶規格訂製）
頻率穩定度	≤0.01%
負載調整率	≤ ±1%						≤ ±1.5%
總諧波失真度 (THD)	≤2%						≤3%
儀表/解析度 — 4 位數頻率表	解析度 0.1Hz
儀表/解析度 — 4 位數電壓表	解析度 0.1V
儀表/解析度 — 位數電流表	4 位數電流表 / 解析度 0.1A						5 位數電流表 / 解析度 0.1A
相位偏移	平衡負載 / 空載：≤ ±°；100% 不平衡負載：≤ ±°
過載能力	120% / 1小時，150% / 1分鐘，200% / 15秒，工作週期 (Duty cycle) 25%。
保護機制	輸入斷路器、輸出斷路器，以及具備快速偵測與跳脫保護功能之電子線路（適用於過電流、過電壓、過載、過熱、短路及警報系統）
絕緣電阻	≥500Vdc 20MΩ
耐電壓 (絕緣耐壓)	1800Vac / 5mA / 1分鐘
冷卻方式	強制風冷
環境溫度	-20℃ ~ 45℃
相對濕度	0~90% 無凝結
機殼編號	③		④			⑤
淨重 (kg)	150	175	265	345	385	528	635	700

表 3 — 三相輸出 (AMF-33100 ~ AMF-33300)

型號	AMF-33100	AMF-33120	AMF-33150	AMF-33180	AMF-33200	AMF-33250	AMF-33300
容量	100kVA	120kVA	150kVA	180kVA	200kVA	250kVA	300kVA
架構形式	絕緣閘雙極電晶體 (IGBT) / 脈衝寬度調變 (PWM) 式
輸入 (交流) — 相數	三相 3線+地線 (3P3W+G, △) 或三相 3線+中性線+地線 (3P3W+N+G, Y)
輸入 (交流) — 電壓	3線+地線 (3W+G): 220V (G) 或 3線+中性線+地線 (3W+N+G): 220V/380V (T) ±15%
輸入 (交流) — 頻率	50Hz±3Hz, 60Hz±3Hz
輸出 (交流) — 相數	三相 3線+中性線+地線 (3P3W+N+G, Y)
輸出 (交流) — 電壓	200V/115V (P) 輸出電壓 +/-10% 可調
輸出 (交流) — 頻率	兩段式輸出頻率：400Hz 固定，350Hz~450Hz 可調（可依客戶規格訂製）
頻率穩定度	≤0.01%
負載調整率	≤ ±1.5%
總諧波失真度 (THD)	≤3%
儀表/解析度 — 4 位數頻率表	解析度 0.1Hz
儀表/解析度 — 4 位數電壓表	解析度 0.1V
儀表/解析度 — 位數電流表	5 位數電流表 / 解析度 0.1A
相位偏移	平衡負載 / 空載：≤ ±°；100% 不平衡負載：≤ ±°
過載能力	120% / 1小時，150% / 1分鐘，200% / 15秒，工作週期 (Duty cycle) 25%。
保護機制	輸入斷路器、輸出斷路器，以及具備快速偵測與跳脫保護功能之電子線路（適用於過電流、過電壓、過載、過熱、短路及警報系統）
絕緣電阻	≥500Vdc 20MΩ
耐電壓 (絕緣耐壓)	1800Vac / 5mA / 1分鐘
冷卻方式	強制風冷
環境溫度	-20℃ ~ 45℃
相對濕度	0~90% 無凝結
機殼編號	⑥		⑦				⑧
淨重 (kg)	1000	1200	1350	1800	2000	2270	2740
