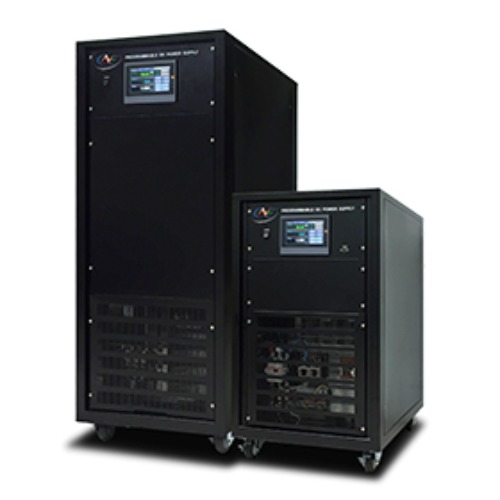

寬輸出電壓範圍：最高電壓可達 2000V，非常適合再生能源、智慧電網及電動車（EV）相關應用
高效率與高功率因數：效率最高可達 90%，並具備高功率因數
高輸出功率：單一機箱輸出功率最高可達 100kW，具高功率密度
快速瞬態響應時間：<4~12ms
12 種不同輸出電壓範圍與 41 款機型
標準 RS485 通訊介面，相容於 Modbus，並提供選配之 RS232 與 GPIB 介面
定電壓（CV）與定電流（CC）模式
可程式化序列功能：STEP（階梯）與 GRADUAL（漸變）模式，方便使用者針對測試目的設定起始/結束電壓、運作時間及電流之序列
4.7 吋觸控螢幕顯示，操作簡便
遠端壓降補償（Remote Sense）功能，補償線路壓降
完善的保護機制：輸入過電壓/欠電壓保護（OVP/UVP）、輸出過電壓/過電流保護（OVP/OCP）、過熱保護（OTP）

ADG-L 規格表

型號	ADG-L-160-25	ADG-L-330-12	ADG-L-330-25-4	ADG-L-160-50	ADG-L-330-24	ADG-L-330-50-8	ADG-L-660-12
輸出功率	4kW			8kW
輸入
輸入電壓	1Φ 2W+G 187-264 Vac			1Φ 2W+G 187-264 Vac 3Φ4W+G 340-460 Vac
輸入電流	24A			1Φ : 48A 3Φ : 24A
輸入頻率	47 Hz - 63 Hz
功率因數	≥ 0.99 (於最大功率時)
輸出
電壓	0 ~ 160V	0 ~ 330V	0 ~ 330V	0 ~ 160V	0 ~ 330V	0 ~ 330V	0 ~ 660V
電流	0 ~ 25A	0 ~ 12A	0 ~ 25A	0 ~ 50A	0 ~ 24A	0 ~ 50A	0 ~ 12A
電壓紋波 (rms)	≤ 0.15% F.S.	≤ 0.08% F.S.	≤ 0.08% F.S.	≤ 0.15% F.S.	≤ 0.08% F.S.	≤ 0.08% F.S.	≤ 0.08% F.S.
電壓紋波 (峰對峰值)	≤ 1.6% F.S.	≤ 0.8% F.S.	≤ 0.8% F.S.	≤ 2.5% F.S.	≤ 1.6% F.S.	≤ 1.6% F.S.	≤ 0.8% F.S.
靜態電壓調整率	≤ 0.03% F.S.
負載電壓調整率^*1	≤ 0.08% F.S.	≤ 0.05% F.S.	≤ 0.05% F.S.	≤ 0.08% F.S. + 80mV	≤ 0.08% F.S. + 80mV	≤ 0.08% F.S. + 80mV	≤ 0.05% F.S.
電流紋波 (rms)	≤ 0.15% F.S.	≤ 0.25% F.S.	≤ 0.15% F.S.	≤ 0.15% F.S.	≤ 0.25% F.S.	≤ 0.15% F.S.	≤ 0.5% F.S.
靜態電流調整率	≤ 0.05% F.S.
負載電流調整率	≤ 0.10% F.S.	≤ 0.10% F.S.	≤ 0.10% F.S.	≤ 0.2% F.S.	≤ 0.2% F.S.	≤ 0.2% F.S.	≤ 0.25% F.S.
瞬態響應^*2	≤ 3ms	≤ 3ms	≤ 3ms	≤ 3ms	≤ 3ms	≤ 3ms	≤ 3.5ms
效率	≥ 90% (於最大功率時)
迴轉率^*3	上升時間	≤ 25ms	≤ 35ms	≤ 35ms	≤ 25ms	≤ 40ms	≤ 40ms	≤ 60ms
	下降時間 (滿載)	≤ 30ms	≤ 40ms	≤ 40ms	≤ 35ms	≤ 45ms	≤ 45ms	≤ 45ms
	下降時間 (空載)	≤ 10s
編程與測量
電壓設定精度	≤ 0.15%F.S.+100mV
電壓量測精度	≤ 0.15%F.S.+100mV			≤ 0.15%F.S.+100mV			≤ 0.15%F.S. +100mV
電壓解析度	100mV
電流設定精度	≤ 0.4%F.S. +60mA
電流量測精度	≤ 0.3%F.S.+60mA			≤ 0.3%F.S.+60mA			≤ 0.4%F.S. +60mA
電流解析度	10mA
一般規格 (General Specs.)
通訊介面	標配：RS-485/RS-232 (Modbus) & 類比介面選配：Ethernet/USB/RS-485/RS-232 (SCPI) 或 GPIB
遠端壓降補償	≤ 5V
工作溫度	0° C ~ 40° C
儲存溫度	-20° C ~ 70° C
保護功能	OVP (過電壓保護)、OCP (過電流保護)、OPP (過功率保護)、OTP (過熱保護)、Vin OV (輸入過壓保護)、Vin UV (輸入欠壓保護)、LDC OV (放電過壓保護) Vin LV (輸入低壓保護)、Phase Fail (缺相保護)、Fan Fail (風扇故障保護)
OVP 範圍	0~110% F.S.
OCP 範圍	0~110% F.S.
尺寸 (高x寬x深)	132 x 442 x 756 mm / 5.20 x 17.40 x 29.76 英吋
重量	4kW: 約 26kg / 57.32lbs			8kW: 約 33kg / 72.75lbs

型號	ADG-L-660-25-8	ADG-L-160-75	ADG-L-330-36	ADG-L-330-75-12	ADG-L-500-24	ADG-L-1000-12	ADG-L-1000-25-12
輸出功率	8kW	12kW	12kW	12kW	12kW	12kW	12kW
輸入
輸入電壓	1Φ 2W+G 187-264 Vac 3Φ 4W+G 340-460 Vac			1Φ 2W+G 187-264 Vac 3Φ 3W+G 187-264 Vac 3Φ 4W+G 340-460 Vac
輸入電流	1Φ : 48A 3Φ : 24A			1Φ : 72A 3Φ Δ : 42A 3Φ Y : 23A
輸入頻率	47 Hz - 63 Hz
功率因數	≥ 0.99 (於最大功率時)
輸出
電壓	0~660V	0~160V	0~330V	0~330V	0~500V	0~1000V	0~1000V
電流	0~25A	0~75A	0~36A	0~75A	0~24A	0~12A	0~25A
電壓紋波 (rms)	≤ 0.08% F.S.	≤ 0.15% F.S.	≤ 0.08% F.S.	≤ 0.08% F.S.	≤ 0.1% F.S.	≤ 0.06% F.S.	≤ 0.06% F.S.
電壓紋波 (峰對峰)	≤ 0.8% F.S.	≤ 1.6% F.S.	≤ 1% F.S.	≤ 1% F.S.	≤ 0.8% F.S.	≤ 0.5% F.S.	≤ 0.5% F.S.
電壓電源調整率	≤ 0.03% F.S.
電壓負載調整率 ^*1	≤ 0.05% F.S.	≤ 0.25% F.S.	≤ 0.25% F.S.	≤ 0.25% F.S.	≤ 0.05% F.S.	≤ 0.05% F.S.	≤ 0.05% F.S.
電流紋波 (rms)	≤ 0.25% F.S.	≤ 0.1% F.S.	≤ 0.15% F.S.	≤ 0.1% F.S.	≤ 0.25% F.S.	≤ 0.5% F.S.	≤ 0.25% F.S.
電流電源調整率	≤ 0.05% F.S.
電流負載調整率	≤ 0.25% F.S.	≤ 0.1% F.S.			≤ 0.15% F.S.
瞬間反應時間 ^*2	≤ 3.5ms	≤ 4ms			≤ 3ms
效率	≥ 90% (於最大功率時)
電壓轉換率 ^*3	上升時間	≤ 60ms	≤ 25ms	≤ 35ms		≤ 45ms	≤ 90ms
	下降時間 (滿載)	≤ 45ms	≤ 35ms	≤ 45ms		≤ 30ms	≤ 40ms
	下降時間 (空載)	≤ 10s
編程與測量
電壓編程精度	≤ 0.15% F.S. + 100mV
電壓測量精度	≤ 0.15% F.S. + 100mV	≤ 0.15% F.S. + 100mV			≤ 0.15% F.S. + 150mV
電壓解析度	100mV
電流編程精度	≤ 0.4% F.S. + 60mA
電流測量精度	≤ 0.4% F.S. + 60mA	≤ 0.4% F.S. + 60mA			≤ 1% F.S. + 150mA
電流解析度	10mA
一般規格
通訊介面	標配: RS-485/RS-232 (Modbus) & 模擬量選配: Ethernet/USB/RS-485/RS-232 (SCPI) 或 GPIB
遠端壓降補償	≤ 5V
工作溫度	0°C ~ 40°C
儲存溫度	-20°C ~ 70°C
保護功能	過電壓保護 (OVP)、過電流保護 (OCP)、過功率保護 (OPP)、過溫保護 (OTP)、輸入過電壓 (Vin OV)、輸入欠電壓 (Vin UV)、低壓直流過壓 (LDC OV)、輸入低壓 (Vin LV)、缺相保護 (Phase Fail)、風扇故障保護 (Fan Fail)
OVP 範圍	0~110% F.S.
OCP 範圍	0~110% F.S.
尺寸 (高x寬x深)	132 x 442 x 756 公釐 / 5.20 x 17.40 x 29.76 英吋
重量	8kW: 約 33kg / 72.75lbs 12kW: 約 40kg / 88.18lbs

30kW	輸出電壓	輸出電流	電壓紋波 (RMS)	電壓雜訊 (峰值)	電壓轉換率 ^*1
ADG-P-40-750	0~40V	0~750A	≤ 0.5%	≤ 3.7%	≤ 65ms
ADG-P-60-500	0~60V	0~500A
ADG-P-100-300	0~100V	0~300A
ADG-P-200-150	0~200V	0~150A	≤ 0.26%	≤ 2%	≤ 60ms
ADG-P-240-125	0~240V	0~125A	≤ 0.19%	≤ 2%	≤ 85ms
ADG-P-320-94	0~320V	0~94A	≤ 0.16%	≤ 0.88%	≤ 85ms
ADG-P-400-75	0~400V	0~75A	≤ 0.13%		≤ 115ms
ADG-P-500-60	0~500V	0~60A	≤ 0.13%
ADG-P-640-47	0~640V	0~47A	≤ 0.109%	≤ 0.77%
ADG-P-800-38	0~800V	0~38A	≤ 0.07%	≤ 0.29%	≤ 280ms
ADG-P-1000-30	0~1000V	0~30A	≤ 0.05%	≤ 0.27%
ADG-P-1600-18	0~1600V	0~18A	≤ 0.08%	≤ 0.4%
50kW	輸出電壓	輸出電流	電壓紋波 (RMS)	電壓雜訊 (峰值)	電壓轉換率 ^*1
ADG-P-40-1250	0~40V	0~1250A	≤ 0.5%	≤ 3.7%	≤ 65ms
ADG-P-60-834	0~60V	0~834A
ADG-P-100-500	0~100V	0~500A
ADG-P-200-250	0~200V	0~250A	≤ 0.26%	≤ 2%	≤ 60ms
ADG-P-240-208	0~240V	0~208A	≤ 0.19%	≤ 2%	≤ 85ms
ADG-P-320-156	0~320V	0~156A	≤ 0.16%	≤ 0.88%	≤ 85ms
ADG-P-400-125	0~400V	0~125A	≤ 0.13%		≤ 115ms
ADG-P-500-100	0~500V	0~100A	≤ 0.13%
ADG-P-640-78	0~640V	0~78A	≤ 0.109%	≤ 0.77%
ADG-P-800-63	0~800V	0~63A	≤ 0.07%	≤ 0.29%	≤ 280ms
ADG-P-1000-50	0~1000V	0~50A	≤ 0.05%	≤ 0.27%
ADG-P-1600-31	0~1600V	0~31A	≤ 0.08%	≤ 0.4%
75kW	輸出電壓	輸出電流	電壓紋波 (RMS)	電壓雜訊 (峰值)	電壓轉換率 ^*1
ADG-P-40-1875	0~40V	0~1875A	≤ 1.3%	≤ 7%	≤ 120ms
ADG-P-60-1250	0~60V	0~1250A	≤ 1.5%	≤ 5%
ADG-P-100-750	0~100V	0~750A	≤ 1.5%	≤ 5%
ADG-P-320-234	0~320V	0~234A	< 0.1%	< 0.65%	≤ 90ms
ADG-P-640-117	0~640V	0~117A	≤ 0.1%	≤ 0.35%	≤ 120ms
ADG-P-1000-75	0~1000V	0~75A	≤ 0.2%	≤ 0.8%	≤ 130ms
ADG-P-1600-47	0~1600V	0~47A	≤ 0.1%	≤ 0.5%	≤ 300ms
100kW	輸出電壓	輸出電流	電壓紋波 (RMS)	電壓雜訊 (峰值)	電壓轉換率 ^*1
ADG-P-40-2500	0~40V	0~2500A	≤ 1.3%	≤ 7%	≤ 120ms
ADG-P-60-1666	0~60V	0~1666A	≤ 1.5%	≤ 5%
ADG-P-100-1000	0~100V	0~1000A	≤ 1.5%	≤ 5%
ADG-P-320-312	0~320V	0~312A	< 0.1%	< 0.65%	≤ 90ms
ADG-P-640-156	0~640V	0~156A	≤ 0.1%	≤ 0.35%	≤ 120ms
ADG-P-1000-100	0~1000V	0~100A	≤ 0.2%	≤ 0.8%	≤ 130ms
ADG-P-1600-63	0~1600V	0~63A	≤ 0.1%	≤ 0.5%	≤ 300ms

*1 適用於輸出軟啟動後，在最大功率下輸出電壓變化自 5% 至 90% 之情況。
* 電壓紋波與雜訊規格係於滿量程 (Full Scale) 條件下測定。

30kW	ADG-P-40-750	ADG-P-60-500	ADG-P-100-300	ADG-P-200-150	ADG-P-240-125	ADG-P-320-94
50kW	ADG-P-40-1250	ADG-P-60-834	ADG-P-100-500	ADG-P-200-250	ADG-P-240-208	ADG-P-320-156
交流輸入	輸入電壓	3Φ3W + G 380Vac ± 15% (選配: 200V/208V/480V)
	輸入頻率	47-63Hz
	功率因數	≥ 0.9 (於最大功率時)
直流輸出	輸出電壓	40V	60V	100V	200V	240V	320V
	輸出電流 (30kW)	750A	500A	300A	150A	125A	94A
	輸出電流 (40kW)	1000A	666A	400A	200A	166A	125A
	輸出電流 (50kW)	1250A	834A	500A	250A	208A	156A
	電源調整率	< 0.3%			< 0.1%
	負載調整率	< 0.3%			< 0.065%	< 0.104%	< 0.14%
測量與顯示	瞬間反應時間 ^*2	≤ 4-12ms
	電壓精度	0.5% F.S.
	電壓解析度	0.1V
	電流精度	0.5% F.S.
	電流解析度	0.1A
保護功能	保護類型	輸入過電壓 (Vin OVP)、輸入欠電壓 (Vin UVP)、過電壓保護 (OVP)、過電流保護 (OCP)、過溫保護 (OTP)
	OVP 設定範圍	5% - 115% (面板設定)
	OCP 設定範圍	5% - 115% (面板設定)
一般規格	效率	≥ 87% (於最大功率時)			≥ 90% (於最大功率時)
	遠端通訊介面	RS-485 (選配: GPIB / RS-232 / 模擬量)
	工作溫度	0°C - 40°C
	儲存溫度	-20°C - 70°C
	絕緣耐壓	輸入對外殼: 2000VAC
	尺寸 (高×寬×深)	380V 輸入 : 1050 x 600 x 800 (公釐) / 41.4 x 23.7 x 31.5 (英吋) 220/200V/480V 輸入 : 1385 x 600 x 800 (公釐) / 54.5 x 23.7 x 31.5 (英吋)
	重量	380V 輸入 : 約 225 kg / 497 lbs 200V/208V/480V 輸入 : 約 412 kg / 909 lbs			380V 輸入 : 約 187 kg / 413 lbs 200V/208V/480V 輸入 : 約 367 kg / 810 lbs

30kW	ADG-P-400-75	ADG-P-500-60	ADG-P-640-47	ADG-P-800-38	ADG-P-1000-30	ADG-P-1600-18
50kW	ADG-P-400-125	ADG-P-500-100	ADG-P-640-78	ADG-P-800-63	ADG-P-1000-50	ADG-P-1600-31
交流輸入	輸入電壓	3Φ3W + G 380Vac ± 15% (選配: 200V/208V/480V)
	輸入頻率	47-63Hz
	功率因數	≥ 0.9 (於最大功率時)
直流輸出	輸出電壓	400V	500V	640V	800V	1000V	1600V
	輸出電流 (30kW)	75A	60A	47A	38A	30A	18A
	輸出電流 (40kW)	100A	80A	62A	50A	40A	25A
	輸出電流 (50kW)	125A	100A	78A	63A	50A	31A
	電源調整率	< 0.1%
	負載調整率	< 0.032%	< 0.14%	< 0.132%	< 0.034%	< 0.02%	< 0.05%
測量與顯示	瞬間反應時間 ^*2	≤ 4-12ms
	電壓精度	0.5% F.S.
	電壓解析度	0.1V
	電流精度	0.5% F.S.
	電流解析度	0.1A
保護功能	保護類型	輸入過電壓 (Vin OVP)、輸入欠電壓 (Vin UVP)、過電壓保護 (OVP)、過電流保護 (OCP)、過溫保護 (OTP)
	OVP 設定範圍	5% - 115% (面板設定)
	OCP 設定範圍	5% - 115% (面板設定)
一般規格	效率	≥ 90% (於最大功率時)
	遠端通訊介面	RS-485 (選配: GPIB / RS-232 / 模擬量)
	工作溫度	0°C - 40°C
	儲存溫度	-20°C - 70°C
	絕緣耐壓	輸入對外殼: 2000VAC
	尺寸 (高×寬×深)	380V 輸入 : 1050 x 600 x 800 (公釐) / 41.4 x 23.7 x 31.5 (英吋) 220/200V/480V 輸入 : 1385 x 600 x 800 (公釐) / 54.5 x 23.7 x 31.5 (英吋)
	重量	380V 輸入 : 約 187 kg / 413 lbs 200V/208V/480V 輸入 : 約 367 kg / 810 lbs

75kW	ADG-P-40-1875	ADG-P-60-1250	ADG-P-100-750	ADG-P-320-234	ADG-P-640-117	ADG-P-1000-75	ADG-P-1600-47
100kW	ADG-P-40-2500	ADG-P-60-1666	ADG-P-100-1000	ADG-P-320-312	ADG-P-640-156	ADG-P-1000-100	ADG-P-1600-63
交流輸入	輸入電壓	3Φ3W + G 380Vac ± 15% (選配 : 200V/208V/480V)
	輸入頻率	47 - 63Hz
	功率因數	≥ 90% (於最大功率時)
直流輸出	輸出電壓	40V	60V	100V	320V	640V	1000V	1600V
	輸出電流 (75kW)	1875A	1250A	750A	234A	117A	75A	47A
	輸出電流 (100kW)	2500A	1666A	1000A	312A	156A	100A	63A
	電源調整率	< 0.1%
	負載調整率	< 0.1%	< 0.15%	< 0.15%	< 0.08%	< 0.08%	< 0.1%	< 0.08%
測量與顯示	瞬間反應時間 ^*2	≤ 10-20ms
	電壓精度	0.5% F.S.
	電壓解析度	0.1V
	電流精度	0.5% F.S.
	電流解析度	0.1A
保護功能	保護類型	輸入過電壓 (Vin OVP)、輸入欠電壓 (Vin UVP)、過電壓保護 (OVP)、過電流保護 (OCP)、過溫保護 (OTP)
	OVP 設定範圍	5% - 115% (面板設定)
	OCP 設定範圍	5% - 115% (面板設定)
一般規格	效率	≥ 87% (於最大功率時)			≥ 90% (於最大功率時)
	遠端通訊介面	RS-485 (選配 : GPIB / RS-232 / 模擬量)
	工作溫度	0°C - 40°C
	儲存溫度	-20°C - 70°C
	絕緣耐壓	輸入對外殼: 2000VAC
	尺寸 (高×寬×深)	380V 輸入 : 1520 x 600 x 800 (公釐) / 59.9 x 23.7 x 31.5 (英吋) 200V/208V/480V 輸入 : 2020 x 600 x 800 (公釐) / 79.6 x 23.7 x 31.5 (英吋)
	重量	380V 輸入 : 約 294kg / 648.3 lbs 200V/208V/480V 輸入 : 約 574kg / 1265.7 lbs
