臥式射出機與立式射出機：哪種更適合您的生產線？

射出成型機是塑膠加工業中最泛用的設備之一,但不是每一台射出成型機都長得一樣。走進兩間不同的工廠,你可能會看到一台像公車一樣長、正在生產汽車保桿的機台,旁邊卻擺著一台比檔案櫃大不了多少的機台,正在生產內含金屬端子的連接器。兩者都是射出成型機,差別就在於一個設計決策:鎖模與射出機構的擺放方向。

臥式還是立式,這一個選擇就決定了機台能生產什麼、自動化怎麼做,以及要佔用多少廠房空間。選錯了,廠商就得跟重力、跟週期時間硬碰硬。這篇文章要拆解臥式與立式射出成型機實際的差異、各自的強項,以及各類別中領先的製造商有哪些。

核心差異:鎖模方向與重力

臥式射出成型機的模具是左右開合、與地面平行,射出機構也沿著同一條水平軸線送料。這是大多數人聽到「射出成型」時腦中浮現的畫面——業界最泛用的主力機型。

立式射出成型機則是把方向反過來。鎖模機構上下開合,射出機構通常裝在機台頂端,由上往下注料,模具的分模線呈水平。

這個差異聽起來像是外觀上的不同,其實不然。臥式射出機的動模在射出過程中要對抗重力,這對高噸位、大量生產來說沒問題,但要在射出時固定其他東西——例如金屬嵌件——就會比較麻煩。立式射出機的下模則是直接朝上,金屬端子、電子連接器或預先放置的零件可以平放在模穴裡,等上模闔下來,重力免費幫你完成了固定的工作。

這就是立式射出機在嵌件成型與包覆成型上稱霸、臥式射出機則主導其他所有應用的根本邏輯。只要理解鎖模方向與重力對模穴內零件的影響,規格表上其他的差異——噸位範圍、佔地面積、自動化方式——都只是這個邏輯延伸出來的結果。

臥式射出機的強項

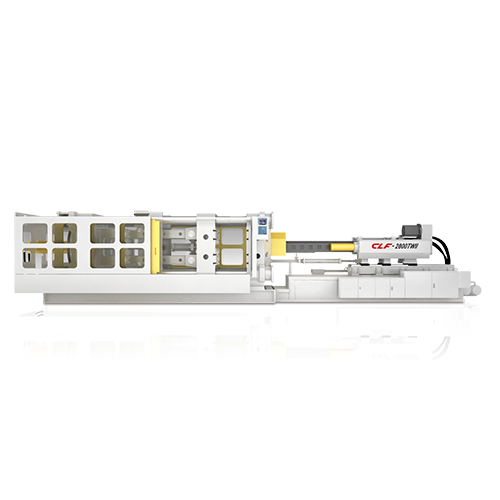

臥式射出成型機示意圖(全立發 - CLF)

臥式射出機會成為業界的預設選擇是有原因的:產品一脫模,重力就會把它直接往下拉出模具,讓取件機械手臂和輸送帶能輕鬆做到全自動化。這也是為什麼臥式射出機主導了大量生產的應用——汽車保桿與儀表板、家電外殼、包裝容器、瓶蓋、PET 預型胚,以及任何以高效率大量出貨為優先考量的產品。

臥式射出機的噸位範圍也是業界最廣的,從小巧的 50 噸機台,一路到 4,000 噸以上的雙板式巨獸都有,所以同一套基本架構就能兼顧小型精密零件到汽車保桿、工業棧板等各種產品。

立式射出機的強項

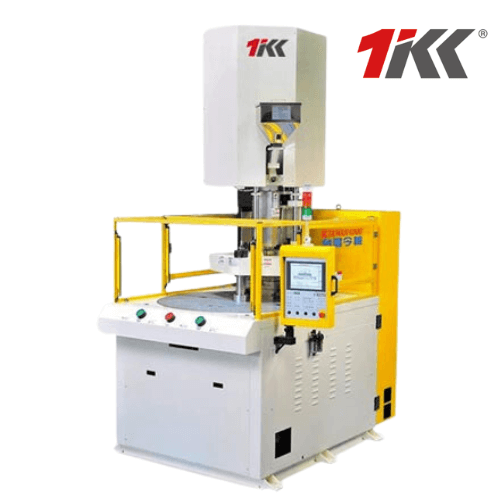

立式射出成型機示意圖(台灣今機 - TKC)

立式射出機是專才型的工具,它的專長就是嵌件成型與包覆成型。因為下模是朝上的,操作員或機械手臂可以把金屬端子、電線或預先成型的零件平放進模穴裡,靠重力固定住,再等機台闔模。同樣的事情放在臥式射出機上,嵌件得靠人工對抗重力垂直固定——不是不行,但遠不如立式射出機來得乾淨俐落。

這也是為什麼只要牽涉到嵌件成型,現場幾乎都看得到立式射出機的身影:電子連接器與電線包覆成型、汽車感測器、醫療器材零件,以及利用旋轉盤或穿梭台生產的多材質、多色零件——讓操作員可以在一個工位放置嵌件、同時在另一個工位進行射出。立式射出機也是液態矽膠(LSR)與固態矽膠製品、電子產品低壓封裝,以及廠房空間寸土寸金時的標準選擇——同噸位下,小型立式射出機的成本可能只是同等臥式射出機的一小部分,這也是它在低噸位、專用型生產上如此普及的原因之一。

立式射出機的噸位上限通常低於臥式射出機——大多數標準機型落在 15 至 500 噸之間——不過特殊的垂直鎖模、臥式射出混合機型,可以大幅突破這個範圍,以應付較大型的嵌件成型產品。

該怎麼幫產線挑對機台

這個決定通常取決於三個問題:

• 產品需要嵌件、包覆成型或多材質射出嗎?如果是,先從立式射出機考慮起。
• 這是大型、單一材質零件的大量生產嗎?幾乎所有情況下,臥式射出機都是更適合的選擇。
• 廠房實際能用的空間有多少?就每噸鎖模力所需的佔地面積來說,立式射出機更精簡,這在空間有限的廠房或無塵室環境中格外重要。

許多廠商其實兩種機型都會用到。舉例來說,生產汽車零組件的產線,可能用臥式射出機生產大型的單次射出外殼,再由產線後段的立式射出機負責生產內含的連接器與感測器等嵌件產品。

五大臥式射出成型機製造商

1. ARBURG(阿博格)— 德國

ARBURG 於 1923 年在斯圖加特附近創立,至今仍由 Hehl 與 Keinath 兩個家族全資擁有。品牌名聲建立在 ALLROUNDER 系列上——這是一套模組化的油壓、油電混合與全電動機型,噸位涵蓋約 14 至 730 美噸,同一台基礎機台就能透過模組調整,對應相當廣泛的產品類型。生產線集中在德國 Lossburg 的單一廠區,公司視此為品質控管的核心,客戶群則以醫療與精密包裝射出應用為主。

2. Fu Chun Shin(富強鑫) — 台灣

富強鑫(FCS)成立於 1974 年,是台灣規模最大的射出成型機製造商,也是台灣射出成型產業中第一家、目前也是唯一一家上市公司。旗下臥式射出機系列涵蓋約 30 至 4,000 噸,從小型精密零件到大型雙板式與多組份系統一應俱全,並提供節能油壓與全電動兩種選擇。

3. Husky — 加拿大

Husky 於 1953 年創立於加拿大安大略省 Bolton,是全球飲料包裝產業最仰賴的臥式射出機品牌:它是全世界最大的 PET 預型胚模具與機台製造商,旗下 HyPET 平台可搭配多達 200 穴的高穴數模具生產瓶胚。除了 PET 之外,Hylectric 與 HyCAP 平台也延伸至薄壁食品容器、瓶蓋,以及醫療、製藥用途的射出成型,全都建立在同一套讓 Husky 在包裝領域打響名號的高速臥式射出機架構上。

4. Chuan Lih Fa(全立發) — 台灣

全立發(CLF)成立於 1966 年,近 60 年來以大噸位與超大噸位臥式射出機聞名業界,機型從 60 噸到 5,000 噸雙板式系統都有,主要應用於汽車保桿、儀表板、棧板與大型容器。旗下肘節式與雙板式平台專為市場上最大型的單次射出零件而設計。

5. Haitian International(海天國際)— 中國

海天國際於 1966 年創立於中國寧波,以產量計是全世界最大的射出成型機製造商,每年產出約 4 萬至 5 萬台機台,銷往超過 160 個國家。臥式射出機系列從 44 噸起跳,一路到紀錄級的規模——該公司於 2023 年為一家法國廠商打造並交付一台 8,800 噸的雙板式機台,據信是史上產能最大的射出成型機——伺服油壓、油電混合與全電動平台涵蓋了中間所有噸位區間。

五大立式射出成型機製造商

1. Taiwan Kinki(台灣今機) — 台灣

台灣今機(TKC)擁有近 40 年經驗,產品幾乎全數聚焦於立式射出成型機,也是台灣第一家導入聯合國 ESG 標準的立式射出機廠商。旗下 KET 全電動系列、無繫桿式 KC 系列,以及高產能 KR 系列,噸位從 15 噸到客製化的 800 噸都有,產品線涵蓋嵌件成型、旋轉盤與滑台機型,以及橡膠/矽膠專用機。

2. NISSEI(日精)— 日本

日精(NISSEI)由青木固於 1947 年在日本坂城創立,累計已將超過 12.5 萬台機台銷往 80 多個國家,並持有至今業界仍廣泛使用的旋轉柱塞式螺桿射出機構的基礎專利。旗下 TNX 系列與油電混合的 TWX-RIII 垂直機系列,專為嵌件成型自動化而設計,採用低機高的鎖模結構,讓取件機械手臂與多軸機械手更容易整合進大量嵌件生產的產線。

3. ENGEL(恩格爾)— 奧地利

恩格爾(ENGEL)於 1945 年創立於奧地利 Schwertberg,至今仍百分之百由家族持有,是全球產品線最完整的射出成型機廠商之一,臥式射出機噸位最高可達 5,500 噸,在汽車、醫療與包裝射出領域根基深厚。旗下立式射出機延續同樣以自動化為核心的設計思維——恩格爾曾將立式射出機供應給大學研究單位,專門用於嵌件成型與複合材料研發——因此也是許多想要臥式、立式射出機一次找同一家供應商的廠商常見的選擇。

4. Yuh Dak Machinery(煜達機械) — 台灣

煜達機械(Yuh Dak)成立於 1986 年,隸屬華嶸集團,專精噸位約 15 至 300 噸的立式射出機,採四柱式垂直鎖模設計以利嵌件成型,並提供以 180 度旋轉為基礎的雙色旋轉盤機型,適合多材質產品——常見於汽車水切邊條與電線插頭類零件的生產。

5. King's Solution(鑫野) — 台灣

鑫野(King's Solution)自 1983 年營運至今,產品包含四柱式與二柱式立式射出機,以及專為電子封裝設計的低壓成型(LPM)系統,搭載可變量泵浦的節能油壓系統,最高可將耗電量降低一半。旗下旋轉盤與雙滑台機型,專門針對嵌件成型與 LSR 液態矽膠生產而設計。

常見問題

臥式射出機和立式射出機,哪一種比較好?

沒有哪一種絕對比較好——兩者解決的是不同的問題。臥式射出機在產量、噸位範圍與大型單一材質零件上勝出;立式射出機則在嵌件成型、包覆成型,以及空間有限的緊湊型產線上更具優勢。

立式射出成型主要用在哪些地方?

主要用於嵌件成型與包覆成型,也就是金屬或預成型零件需要在射出前平放進模具的應用。常見用途包括電子連接器、電線包覆成型、醫療器材零件,以及液態矽膠(LSR)製品。

兩種機型常見的噸位範圍各是多少?

臥式射出機常見噸位約落在 50 至 4,000 噸以上;立式射出機常見噸位則約在 15 至 500 噸,不過特殊的垂直鎖模、臥式射出混合機型,可以做到更高噸位,以應付較大型的嵌件成型產品。
