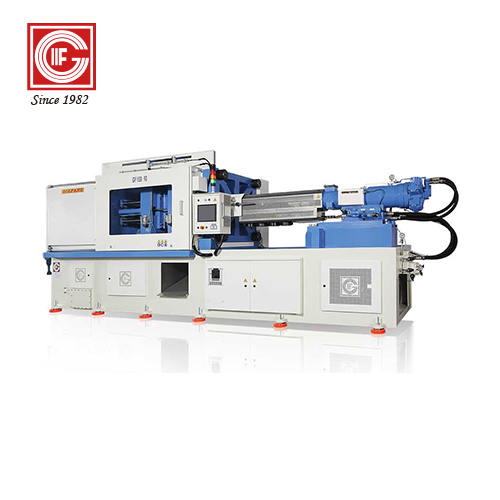

- 射出裝置 : 中心出力式 IN-LINE SCREW熔膠射出系統。
- 鎖模系統 : 直壓式子母油缸具備快速合模、低壓安全檢出、快速升壓之特性。
- 兩位置芯模180度轉動系統 :
- 精密油壓迴路系統,閉模到位時無撞擊噪音。
- 旋芯座設計採用水平換向，芯模可在正/反操作面停置，方便於芯模之保養及拆卸。
- 液壓系統 : 採用電磁比例系統控制壓力及流量，操控簡單容易，反應靈敏。
- PLC 可程式控制 : 本機台採用PLC人機介面(Human machine Interface)為專用機控制核心。

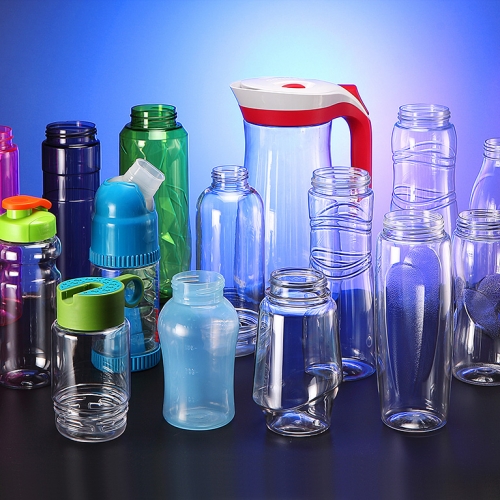

應用領域:
PS/PE/PS 飲料瓶
HIPS 乳酸瓶
PET/PS/PP/PE 美妝容器
PPSU/PA/PP/PC 奶瓶
PC/PMMA 燈罩
PC LED 燈泡
PP/PE/PET 醫藥容器
TRITAN/PC 運動水壺
PET/PS/PP/PE 美妝容器
PET 其它類容器
PET/PP/PE 其它類容器
●全機機構以汎用型射出成型機為設計藍本，故無論操作、保養維護及換模工作祇需具備一般射出成型之知識已足夠應付裕如。
●設備價位合理，可降低生產者之機械及模具投資成本，提昇市場產銷之競爭力。
●臥式機體，操作及維修皆符合人體工學設計，人機結合性甚佳。

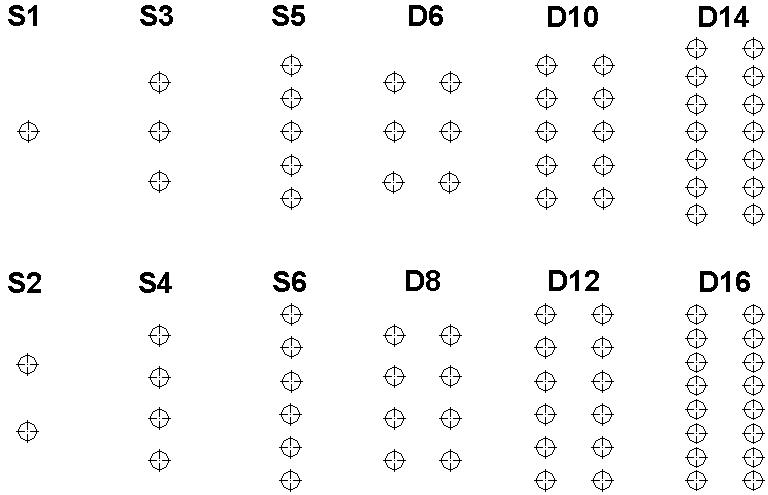

●模具設計採取底座共用方式，欲變更產品之形狀、重量、甚至瓶身長短，祇須換下配件即可。除可省卻校模時間，更不需要高超換模技術，對少量多樣之產品需求可降低開模成本，提昇接單之競爭優勢。
●沒有射出模之分模線，瓶口唇部平齊，封瓶效果良好，瓶身、瓶底圓滑，質感特佳，針對類似嬰兒奶瓶、化妝瓶罐..等高品位之容器製造尤為合適。
●適合數種塑料全方位生產,包括PC PP PE PS AS PMMA PET PETG TRITAN TPR PES PPSU PA K-Resin。
|
MODEL NO.
|
UNIT |
GF/IB-100
|
GF/IB-140
|
GF/IB-170
|
||||||
|
螺桿射出機構
|
||||||||||
|
I06
|
I08
|
I10
|
||||||||
| 螺桿直徑 | mm |
40
|
42
|
45
|
45
|
50
|
55
|
60
|
65
|
70
|
| 射出量 | cm3 |
135
|
150
|
170
|
250
|
300
|
365
|
600
|
700
|
800
|
| 射出壓力 | kg/cm2 |
1715
|
1555
|
1355
|
1880
|
1520
|
1260
|
1555
|
1320
|
1140
|
| 射出率 | cm3/sec |
115
|
125
|
145
|
132
|
165
|
200
|
185
|
220
|
250
|
| 螺桿轉速 | R.P.M. |
25 - 200
|
20 - 190
|
20 – 160
|
||||||
| 噴嘴閉力 | tons |
4
|
4.3
|
4.3
|
||||||
| 電熱容量 | kw |
8.5
|
17.2
|
19.2
|
||||||
|
鎖模機構
|
||||||||||
| 鎖模力 | tons |
100
|
140
|
170
|
||||||
| 開模力 | tons |
10
|
10
|
10
|
||||||
| 拉桿間隔 | H.V.(mm) |
370 x 430
|
470 x 600
|
740 x 540
|
||||||
| 模板尺寸 | H-V (mm) |
570 x 640
|
710 x 840
|
1030 x 830
|
||||||
| 鎖模行程 | mm |
475
|
575
|
1000
|
||||||
|
芯模機構
|
||||||||||
| 轉換位置 | - |
2
|
2
|
2
|
||||||
|
液壓
|
||||||||||
| 定格壓力 | kg/cm2 |
210
|
210
|
210
|
||||||
| 泵浦吐量 | l/min |
105
|
135
|
150
|
||||||
| 泵浦馬達 | HP |
30
|
40
|
50
|
||||||
| 油桶容量 | l |
530
|
725
|
1000
|
||||||
| 壓縮空氣 | kg/cm2 |
8 - 35
|
8 - 35
|
8 - 35
|
||||||
|
機器尺寸
|
||||||||||
| 外觀尺寸 | Meter |
5.3x1.3x2.8
|
6.2x1.42x2.9
|
8x1.8x3.4
|
||||||
| 機械重量 | tons |
7.3
|
11
|
18.2
|
||||||
|
動力需求
|
||||||||||
| 冷卻水 (UNDER 25˚C) |
Kcal/hr |
10,000
|
15,000
|
19,000
|
||||||
| 冷凍水 (UNDER 10˚C) |
Kcal/hr |
7,000
|
10,000
|
15,000
|
||||||
|
空壓排氣量(Max.) |
l/min |
250
|
300
|
500
|
||||||
| 電力耗損 | kw |
30
|
45
|
60
|
||||||
※以上規格異動,本公司保留隨時按產品需求作部分修訂之權利
