全伺服橫走式機械手臂 - REDSTONE系列

分類: 注塑機械手

艾爾發工業

艾爾發工業
國家: 臺灣
電話: 886-2-22053863 / 86-769-83120300
傳真: 886-2-22053853 / 86-769-88602226
聯絡人: 施柏榕 先生

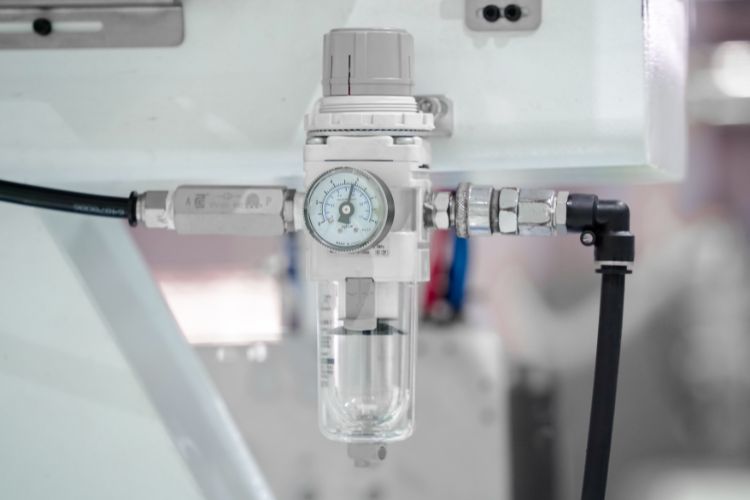

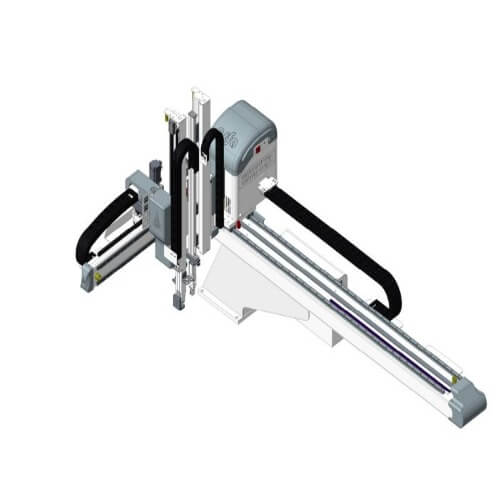

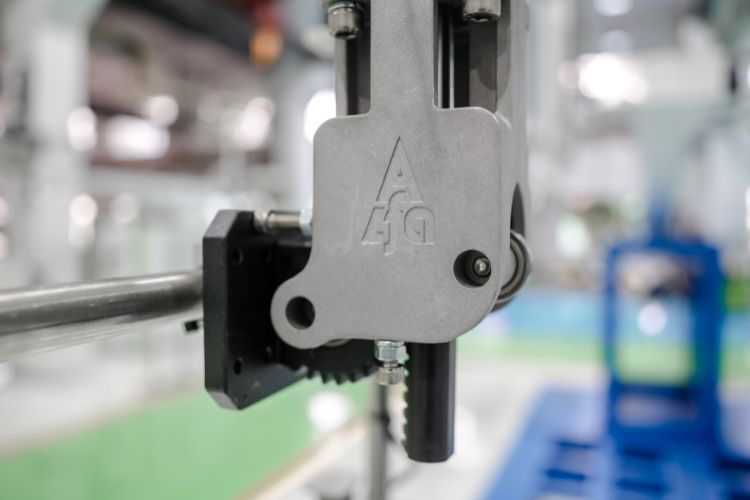

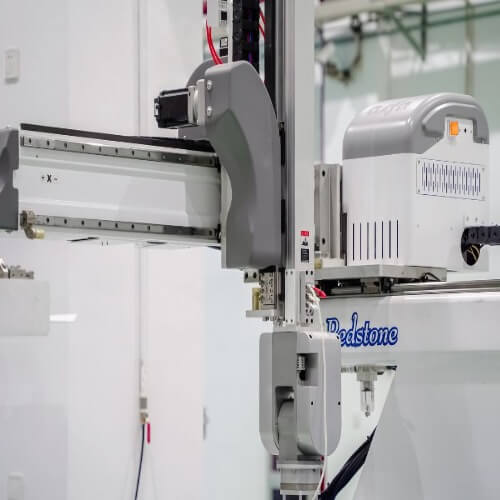

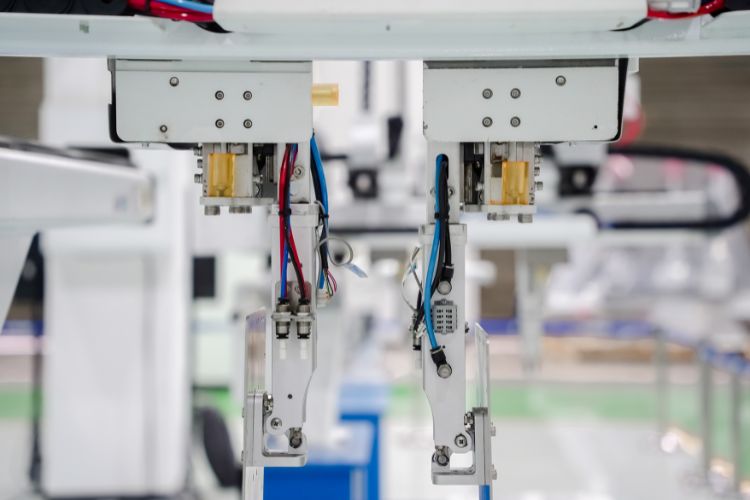

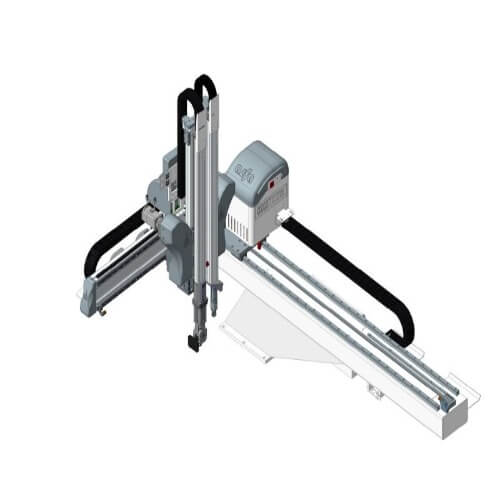

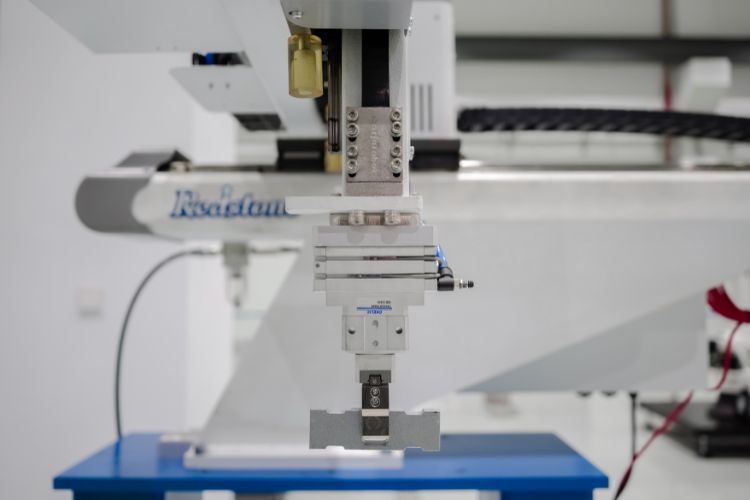

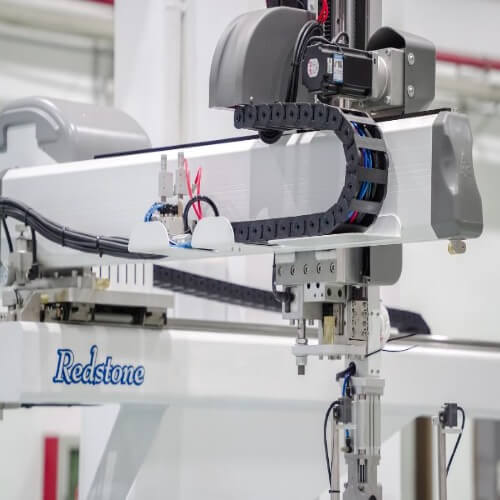

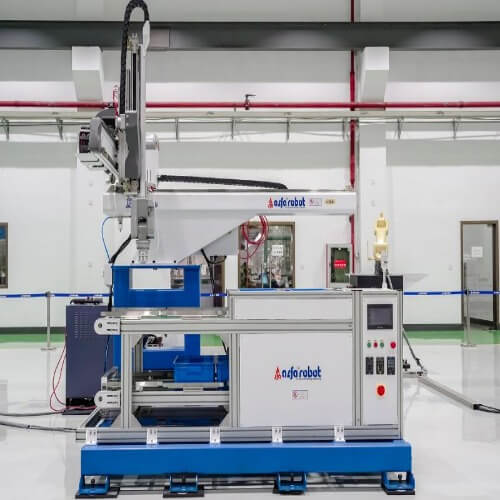

Redstone系列  適用於50T-800T

Redstone系列機械手臂用於50-800噸的各型塑膠臥式射出成型機,有3軸及5軸AC伺服驅動,成品臂為取出產品及水口,上下手臂結構為單、雙截式,可以增加料頭臂用於夾水口;料頭臂可以選擇用氣缸驅動或AC伺服馬達驅動。 Redstone系列機械手臂適用於高精度,高速度的取出與埋入,響應速度快,定位精度高,應用於快速取出或多樣的取出與埋入應用。

R□□□□ID/IS/WD/WS/S3/S5
機型: 700/900/1100/1400
W:雙截式
I:單截式
D:雙臂(成品臂+料頭臂)
S:單臂(成品臂)
S3:三軸伺服(橫行/成品臂上下/引拔,可選配氣動料頭臂)

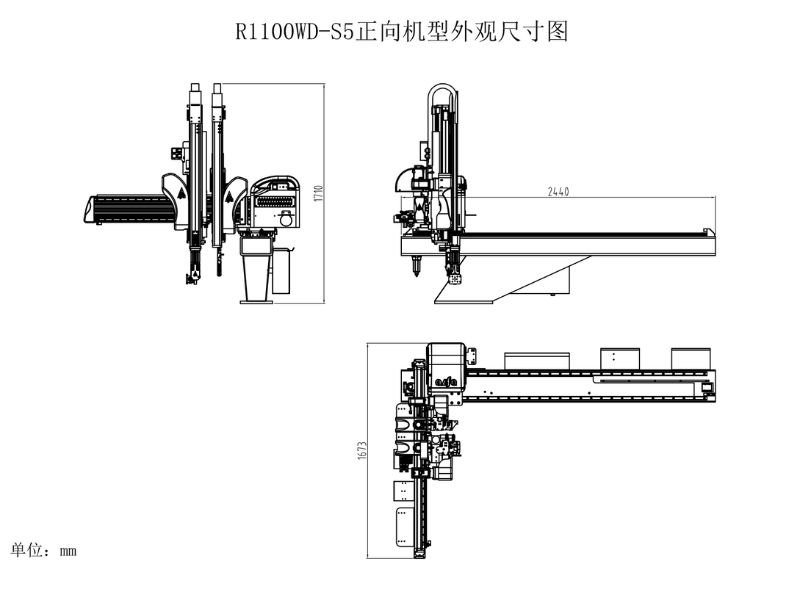

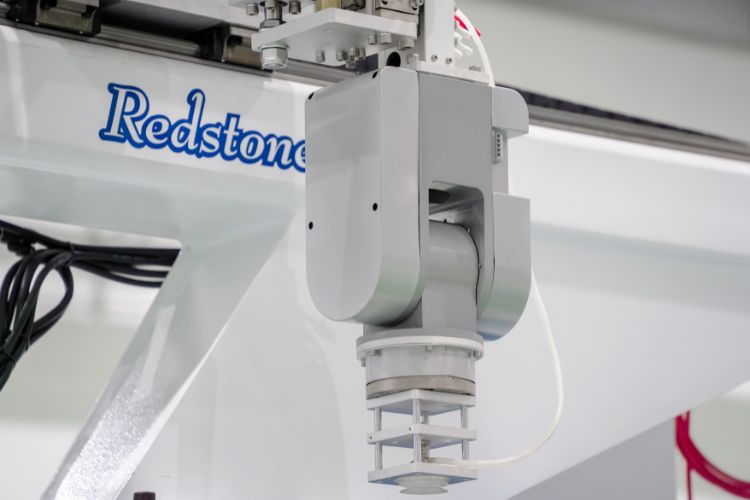

S5:五軸伺服(橫行/成品臂上下/引拔/料頭臂上下/引拔或橫行/成品臂上下/引拔/側姿/旋轉)

Redstone系列   一般規格:


電源
Power Source



工作氣壓
Working Pressure



最大容許氣壓
Max.Allowed Pressure



驅動方式
Drive System



側姿
Swivel



1ΦAC220V±20V
50/60HZ



5Kgf/cm 2
0.49Mpa



8Kgf/cm 2
0.8Mpa



S5-AC Servo Motor
S3-AC Servo Motor



90° Fixed
Pneumatic



Main specifications:
機型
R700IS/ID-S3
R700ID-S5
R900W(I)S(D)-S3
R900W(I)D-S5
R1100IS-S3
R1100ID-S5
R1400WS(D)-S3
R1400WD-S5
電源容量(KVA)
1.5 2.4 1.5 2.4 2.3 3.2 2.3 3.2
適用成型機(ton) 50-200 50-200 200-350 200-350 350-450
350-450 550-800 550-800
橫行行程(mm) 1500 1700 2000 (2200) 2200
引拔行程(mm)
P: 500(320)
 R: 100
P:320
R:320
P: 720 (520)
R: 100
P: 520
R: 520
P: 820

P: 620 R: 620
P: 1000 (800) R: 150
P: 800 R: 800
上下行程(mm) 700 700 900 900 1100 1100 1400 1400
最大荷重 (Kg) 3 3
5 5 12 12 12 12
取出時間 (sec) 1.2 1.2 1.6 1.6 1.8 1.8 2.2 2.2
全循環時間 (sec) 4.5 4.5 5.5 5.5 6.5 6.5 8.1 8.1
空氣消耗量 (NI/cycle) 4 4 4 4 7 7 13 13
淨重 (Kg) 200-250 200-250 280-330 280-330 420-470 420-470 430-500 430-500

*因機型不斷地改良,外觀及規格資料變更時,不另行通知。
